Трубопроводный транспорт: как перемещаются нефть и газ

Трубопроводный транспорт представляет собой одну из ключевых отраслей мировой экономики, обеспечивающую непрерывное перемещение углеводородного сырья от мест добычи к местам переработки и потребления. Без развитой сети трубопроводов невозможно представить современную энергетику, промышленность и повседневную жизнь миллиардов людей. Именно по стальным магистралям, протянувшимся на десятки тысяч километров, ежедневно перекачиваются миллионы баррелей нефти и миллиарды кубических метров природного газа.

Историческая справка: от деревянных труб до стальных магистралей

История трубопроводного транспорта насчитывает не одно тысячелетие. Первые прообразы трубопроводов появились ещё в Древнем Китае около II века до нашей эры - тогда для транспортировки природного газа из буровых скважин использовались бамбуковые стебли, соединённые между собой. Этот газ применялся для выпаривания соли из рассола. Подобные системы можно считать прадедушками современных газопроводов.

В Европе первые трубопроводы появились в XIV-XV веках и использовались преимущественно для водоснабжения. Они изготавливались из дерева, керамики, свинца и чугуна. Настоящая революция в трубопроводном транспорте произошла в середине XIX века, когда в США, в штате Пенсильвания, началась добыча нефти. Первые нефтяные перевозки осуществлялись в бочках на повозках, но это было дорого и неэффективно.

В 1865 году был построен первый в мире нефтепровод длиной около 6 километров и диаметром 2 дюйма. Он был изготовлен из железных труб и соединял нефтяные промыслы с железнодорожной станцией. Это событие стало отправной точкой бурного развития трубопроводной индустрии. К концу XIX века в США уже существовало несколько тысяч километров нефтепроводов, а технология их строительства постоянно совершенствовалась.

В России первый нефтепровод был построен в 1878 году между Баку и Батуми. Его инициатором и главным инженером выступил знаменитый русский учёный Дмитрий Иванович Менделеев. Длина этого трубопровода составила около 900 километров, и он стал одним из самых протяжённых в мире на тот момент.

XX век стал эпохой расцвета трубопроводного транспорта. Развитие сварочных технологий, появление высокопрочных сталей, создание мощных насосных и компрессорных станций позволили строить магистрали длиной в тысячи километров с диаметром труб более метра. В Советском Союзе масштабное строительство трубопроводов началось в 1950-1960-х годах, когда были введены в эксплуатацию магистральные системы "Дружба", "Средняя Азия - Центр", а позднее - легендарные газопроводы из Западной Сибири в европейскую часть страны и на экспорт в Европу.

Классификация трубопроводов

Трубопроводы классифицируются по нескольким признакам, и понимание этой классификации важно для осознания масштабов и сложности отрасли.

По назначению трубопроводы делятся на:

Промысловые - собирают продукцию непосредственно от скважин на месторождениях и транспортируют её на головные сооружения магистральных систем. Обычно имеют небольшую протяжённость и работают при относительно низких давлениях.
Магистральные - предназначены для транспортировки нефти, газа и нефтепродуктов на большие расстояния от районов добычи к районам потребления или переработки. Это самые протяжённые и технически сложные сооружения.
Распределительные - доставляют газ или нефтепродукты от магистральных трубопроводов непосредственно конечным потребителям - городам, промышленным предприятиям, заправочным станциям.
Технологические - соединяют отдельные установки и аппараты внутри нефтеперерабатывающих заводов, газоперерабатывающих предприятий и других промышленных объектов.

По типу транспортируемого продукта:

Нефтепроводы - для сырой нефти.
Продуктопроводы - для нефтепродуктов (бензина, дизельного топлива, керосина, мазута).
Газопроводы - для природного и попутного газа.
Конденсатопроводы - для газового конденсата.
Сланжепроводы - для транспортировки угля, руды и других твёрдых материалов в виде водной суспензии (менее распространены).

По расположению относительно поверхности земли:

Подземные - наиболее распространённый вариант, труба укладывается в траншею и засыпается грунтом. Защищена от механических повреждений и перепадов температур.
Надземные - применяются в районах вечной мерзлоты, на болотах, при пересечении водных преград и в горной местности. Труба монтируется на специальных опорах.
Подводные - укладываются по дну морей, океанов, рек и озёр. Требуют особых технологий строительства и повышенной прочности.

По рабочему давлению газопроводы подразделяются на категории высокого давления I и II категории, среднего давления и низкого давления. Это деление определяет требования к прочности труб и безопасности эксплуатации.

Конструкция магистрального трубопровода

Магистральный трубопровод - это сложный инженерный комплекс, включающий не только саму трубу, но и множество сопутствующих сооружений и систем. Рассмотрим основные элементы этой системы.

Труба

Труба - основной элемент трубопровода. Современные магистральные трубы изготавливаются из специальных марок стали, обладающих высокой прочностью, пластичностью и свариваемостью. Наиболее распространены трубы диаметром от 530 до 1420 миллиметров, а на самых мощных системах - до 1620 миллиметров и более. Толщина стенки зависит от рабочего давления и может составлять от 8 до 30 миллиметров.

Современные трубы чаще всего изготавливаются по технологии спирально-шовной или прямошовной электросварки. Они могут быть однослойными или иметь дополнительное антикоррозионное покрытие. Для магистральных трубопроводов применяются трубы класса прочности К54-К60 и выше, что обеспечивает возможность работы при давлениях до 10-12 мегапаскалей.

Изоляция и защита от коррозии

Коррозия - главный враг стальных трубопроводов. Без надёжной защиты труба в грунте может проржаветь насквозь за несколько лет. Поэтому применяется комплексная система защиты, включающая:

Наружное изоляционное покрытие - обычно трёхслойное экструдированное полиэтиленовое покрытие, сочетающее эпоксидную грунтовку, клеевой слой и полиэтиленовую оболочку. Оно обеспечивает механическую защиту и гидроизоляцию.
Катодная защита - электрохимический метод, при котором труба подключается к отрицательному полюсу источника постоянного тока, что предотвращает электрохимическую коррозию. Станции катодной защиты устанавливаются каждые 20-40 километров.
Дренажная защита - применяется в зонах влияния блуждающих токов от электрифицированных железных дорог и ЛЭП.

Линейная часть

Линейная часть трубопровода - это непосредственно трасса, проложенная на местности. Она включает:

Саму трубу с изоляцией.
Траншею с песчаной подсыпкой и обратной засыпкой.
Узелки и переходы через автомобильные и железные дороги, реки, овраги, другие инженерные коммуникации.
Вертикальные и горизонтальные углы поворота трассы.
Камерные узлы с линейной запорной арматурой, устанавливаемой через определённые расстояния (обычно 15-30 километров).

Запорная арматура предназначена для отключения участка трубопровода в случае аварии или планового ремонта. Современные задвижки имеют электро- или гидропривод и могут управляться дистанционно из диспетчерского центра.

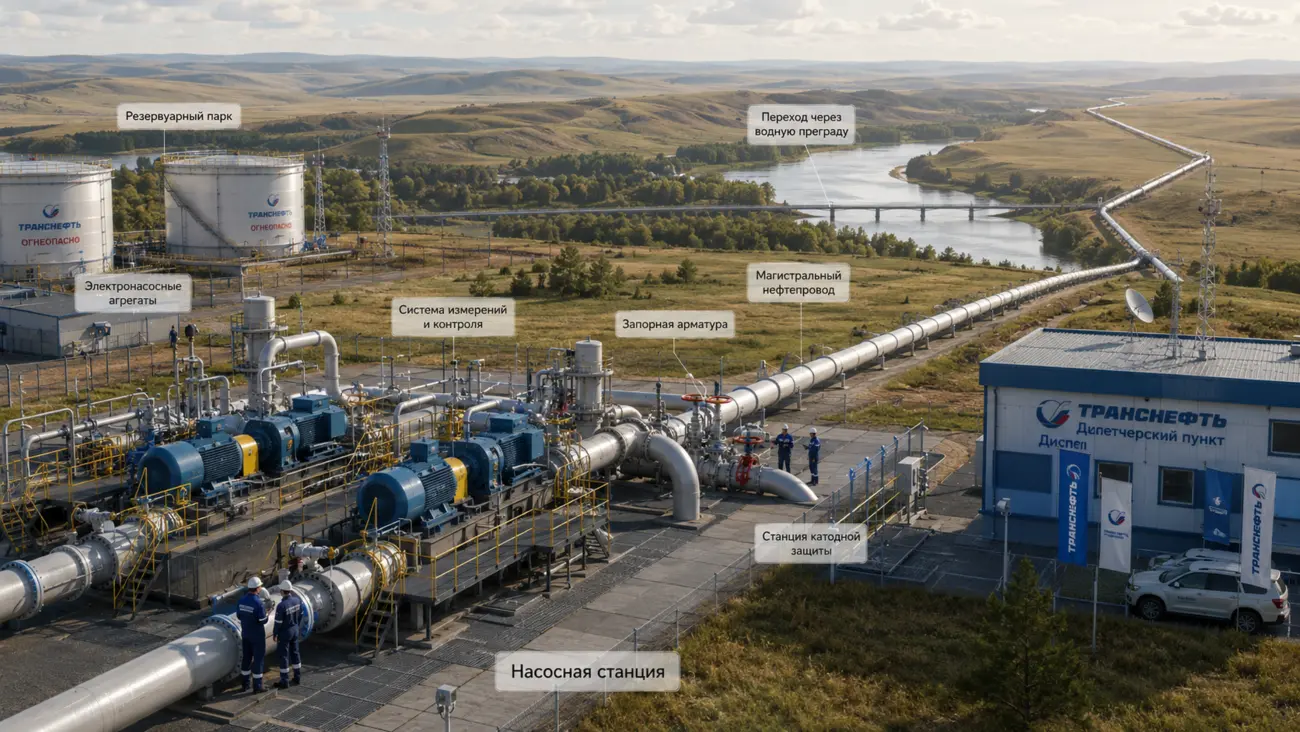

Насосные и компрессорные станции

Насосные и компрессорные станции - это "сердце" трубопроводной системы. Именно они создают энергию, необходимую для перемещения продукта на тысячи километров.

Насосные станции нефтепроводов

Нефтепроводы оснащаются головными и промежуточными насосными станциями. Головная станция расположена в начале системы, в районе нефтепромыслов или резервуарных парков, и обеспечивает приём нефти, её учёт и подачу в магистральный трубопровод.

Промежуточные насосные станции располагаются вдоль трассы через определённые расстояния (обычно 100-200 километров) и поддерживают давление в трубопроводе, преодолевая гидравлические сопротивления и обеспечивая необходимую производительность.

Основные элементы насосной станции:

Перекачивающие агрегаты - центробежные насосы, приводимые в действие электродвигателями или газовыми турбинами. Современные агрегаты имеют производительность до 5000-7000 кубометров в час и развивают напор до 6-8 мегапаскалей.
Подпорные насосы - обеспечивают необходимый подпор на входе в основные насосы, предотвращая кавитацию.
Система охлаждения и смазки подшипников насосов и двигателей.
Узлы учёта нефти с высокоточными расходомерами.
Система очистки полости трубопровода - камеры запуска и приёма очистных устройств.
Резервуарный парк для аварийного хранения нефти.
Системы автоматики и диспетчерского управления.

Электродвигатели мощностью от 4 до 25 мегаватт являются наиболее распространённым приводом. В удалённых районах, где нет надёжного электроснабжения, применяются газовые турбины, работающие на части перекачиваемой нефти или попутного газа.

Компрессорные станции газопроводов

Газопроводы используют принципиально иной тип станций - компрессорные. Поскольку газ сжимаем, его перекачка требует сжатия до высокого давления (обычно 5,5-7,5 мегапаскалей) и поддержания этого давления вдоль трассы.

Компрессорная станция включает:

Газоперекачивающие агрегаты (ГПА) - центробежные или поршневые компрессоры с приводом от газовых турбин или электродвигателей. ГПА - это мощнейшие машины, каждая из которых потребляет от 6 до 25 мегаватт мощности.
Аппараты воздушного охлаждения газа (АВО) - после сжатия газ нагревается до 80-100 градусов Цельсия и должен быть охлаждён перед подачей в магистральный газопровод, чтобы не повредить изоляцию и не снизить пропускную способность.
Системы подготовки газа - очистки от механических примесей, влаги и капельной жидкости.
Свечи для аварийного сброса газа в атмосферу (применяются крайне редко).

Расстояние между компрессорными станциями на газопроводах обычно составляет 150-250 километров и определяется диаметром трубы, рабочим давлением и требуемой производительностью.

Принципы перекачки нефти и газа

Гидравлика нефтепровода

Перекачка нефти по трубопроводу основана на создании избыточного давления, преодолевающего силы трения продукта о стенки трубы и геодезические подъёмы. Движение нефти описывается уравнениями гидравлики, учитывающими вязкость, плотность, скорость потока и шероховатость стенок.

Важной особенностью является то, что давление в трубопроводе постепенно падает по мере удаления от насосной станции. Когда давление достигает минимально допустимого значения, устанавливается следующая насосная станция, которая вновь повышает давление. Таким образом, график давления вдоль трассы имеет пилообразный вид.

Режимы перекачки могут быть различными:

Стационарный режим - постоянная производительность и давление.
Нестационарный режим - при пуске, остановке, изменении производительности или аварийных ситуациях.
Партионная перекачка - последовательная транспортировка разных сортов нефти или нефтепродуктов по одному трубопроводу. Между партиями могут устанавливаться разделительные устройства - "поршни".

Гидравлика газопровода

Перекачка газа подчиняется другим законам, поскольку газ сжимаем и его плотность существенно зависит от давления и температуры. Основные уравнения стационарного движения газа учитывают:

Уравнение состояния (обычно применяется уравнение Менделеева-Клапейрона с поправками на реальность газа через коэффициент сжимаемости).
Уравнение сохранения массы.
Уравнение энергии с учётом теплообмена с окружающим грунтом.

Температура газа по мере движения по трубопроводу стремится к температуре окружающего грунта. Это явление называется охлаждением газа и учитывается при проектировании.

Пропускная способность газопровода пропорциональна диаметру трубы в степени 8/3 и квадратному корню из разности квадратов давлений на начале и конце участка. Это означает, что увеличение диаметра трубы даже на небольшую величину существенно повышает производительность.

Реологические особенности нефти

Нефть - не однородная жидкость. Её свойства могут существенно различаться в зависимости от месторождения:

Лёгкая нефть имеет низкую вязкость и легко перекачивается.
Тяжёлая высоковязкая нефть требует подогрева, разбавления лёгкими углеводородами или применения специальных присадок.
Высокопарафинистая нефть при охлаждении ниже температуры застывания теряет текучесть, что требует постоянного подогрева или изоляции трубопровода.

Для перекачки сложных нефтей применяются специальные технологии: подогрев на станциях, теплоизолированные трубы, добавка депрессорных присадок, создание водонефтяных эмульсий.

Строительство трубопроводов

Строительство магистрального трубопровода - это грандиозный инженерный проект, требующий мобилизации тысяч специалистов, сотен единиц тяжёлой техники и значительных финансовых ресурсов. Строительство крупного трубопровода может длиться от двух до пяти лет.

Изыскания и проектирование

Первый этап - инженерные изыскания. Трасса трубопровода тщательно изучается геодезистами, геологами, гидрологами, экологами. Определяются характеристики грунтов, уровни грунтовых вод, сейсмическая активность, климатические условия, существующие коммуникации.

Проектирование включает разработку:

Трассы с учётом рельефа и всех ограничений.
Конструкции трубы и её изоляции.
Расположения насосных и компрессорных станций.
Систем автоматики и телемеханики.
Мер по охране окружающей среды.
Организации строительства.

Земляные работы

Трасса трубопровода расчищается от растительности, устраиваются рабочие площадки и проезды. Затем роется траншея глубиной обычно 1,5-2,5 метра и шириной, достаточной для монтажа трубы. В скальных грунтах применяются буровзрывные работы, в болотистых - специальные технологии с использованием понтонов и намывных дамб.

Сварочно-монтажные работы

Трубы доставляются на трассу и раскладываются вдоль траншеи. Затем происходит их сварка в нитку - последовательное соединение отдельных труб в плети длиной до нескольких сотен метров. Применяется автоматическая и полуавтоматическая сварка под слоем флюса или в защитных газах.

Каждое сварное соединение проходит обязательный контроль: визуальный осмотр, ультразвуковую дефектоскопию, рентгенографию. Брак недопустим - каждое некачественное соединение может привести к аварии.

Укладка и изоляция стыков

Сваренные плети опускаются в траншею с помощью специальных трубоукладчиков - гусеничных машин с боковыми стрелами. Затем выполняется изоляция сварных стыков - самых уязвимых мест с точки зрения коррозии. Применяются термоусаживающиеся муфты, жидкие полимеры, полимерно-битумные ленты.

Испытания и ввод в эксплуатацию

Перед вводом в эксплуатацию трубопровод подвергается гидравлическим испытаниям - заполняется водой и испытывается давлением, в 1,25-1,5 раза превышающим рабочее. Это позволяет выявить скрытые дефекты. После успешных испытаний вода удаляется, труба просушивается, и производится заполнение продуктом.

Система диспетчерского управления

Современный трубопровод - это высокотехнологичный объект, управляемый из единого диспетчерского центра. Система телемеханики и автоматики (АСУ ТП) обеспечивает:

Непрерывный мониторинг давления, температуры, расхода, вибрации оборудования на всех станциях и ключевых точках трассы.
Дистанционное управление задвижками, насосами, компрессорами.
Автоматическую защиту - отключение участка при падении давления (признак разрыва), превышении параметров, пожаре.
Оптимальное управление режимами - автоматический подбор количества работающих агрегатов для минимизации энергозатрат.
Учёт продукта с высокой точностью.

Диспетчерские центры обычно располагаются в крупных городах и оснащены современными SCADA-системами, отображающими всю информацию о работе трубопровода в режиме реального времени. Оператор видит мнемосхемы, графики, тренды, аварийные сообщения.

Безопасность трубопроводов

Безопасность - приоритетное направление в трубопроводной отрасли. Аварии на магистральных трубопроводах могут привести к серьёзным экологическим последствиям, человеческим жертвам и значительным экономическим убыткам.

Причины аварий

Основные причины аварий на трубопроводах:

Коррозия металла (до 30-40% всех аварий).
Механические повреждения при земляных работах сторонними организациями.
Брак сварных соединений или дефекты металла труб.
Деформации грунта - оползни, просадки, пучение при морозах.
Техногенные воздействия - падения техники, строительные работы в охранных зонах.
Террористические акты и диверсии (в отдельных регионах).
Природные катаклизмы - землетрясения, наводнения.

Система обеспечения безопасности

Комплекс мер безопасности включает:

Внутритрубная диагностика - запуск в трубопровод интеллектуальных снарядов-дефектоскопов, которые с помощью ультразвука или магнитных методов выявляют коррозию, трещины, вмятины.
Шурфование - периодическое откапывание участков трубы для визуального осмотра и замеров толщины стенки.
Мониторинг коррозии - установка датчиков-свидетелей, контрольных точек.
Патрулирование трассы - наземное, авиационное, с применением БПЛА.
Охранные зоны - полосы земли вдоль трубопровода, где запрещена любая деятельность, способная повредить трубу.
Системы обнаружения утечек - на основе баланса давления, акустических методов, анализа паров углеводородов.
Планы локализации и ликвидации аварий (ПЛА).

Экологическая безопасность

Разливы нефти - наиболее серьёзное экологическое последствие аварий на нефтепроводах. Для минимизации ущерба применяются:

Системы быстрого обнаружения утечек.
Автоматическое отключение аварийных участков.
Запасы боновых заграждений, сорбентов, нефтесборной техники.
Планы восстановления загрязнённых территорий.

Для газопроводов основная опасность - взрыв и пожар при разгерметизации. Природный газ легче воздуха и быстро рассеивается, но при скоплении в низинах или помещениях создаёт взрывоопасную смесь.

Экономика трубопроводного транспорта

Трубопроводный транспорт - капиталоёмкая отрасль с длительным сроком окупаемости инвестиций. Строительство одного километра магистрального трубопровода диаметром 1000-1400 мм может стоить от 2 до 5 миллионов долларов и более в зависимости от региона, рельефа и климата.

Основные статьи затрат:

Строительство - трубы, сварка, земляные работы, станции.
Эксплуатация - электроэнергия или топливо для насосов и компрессоров, зарплаты персонала, ремонт.
Транспортные тарифы - плата за перекачку, устанавливаемая регулирующими органами или договорами.

Преимущества трубопроводного транспорта перед альтернативами (железнодорожным, автомобильным, морским):

Низкая себестоимость транспортировки на большие расстояния.
Высокая надёжность и непрерывность поставок.
Малая зависимость от погодных условий.
Экологичность по сравнению с другими видами транспорта (минимальные выбросы).
Безопасность - статистически наименее аварийный вид транспорта.
Минимальные потери продукта при перекачке.

Недостатки:

Высокая капиталоёмкость строительства.
Привязка к конкретным маршрутам - невозможность гибко менять направления поставок.
Длительные сроки проектирования и строительства.
Сложность диверсификации маршрутов.

Крупнейшие трубопроводные системы мира

Мировая сеть трубопроводов насчитывает миллионы километров. Рассмотрим наиболее значимые системы.

Россия

Россия обладает одной из крупнейших в мире трубопроводных систем. Общая протяжённость магистральных трубопроводов превышает 250 тысяч километров, из них около 50 тысяч - нефтепроводы и продуктопроводы, около 170 тысяч - газопроводы.

Ключевые нефтепроводы России:

"Дружба" - одна из крупнейших в мире систем, протяжённость около 4000 километров. Поставляет российскую нефть в страны Центральной и Восточной Европы.
ВСТО (Восточная Сибирь - Тихий океан) - стратегический трубопровод длиной более 4700 километров от Тайшета до порта Козьмино. Обеспечивает поставки нефти в страны АТР.
"Транснефть" - единая система нефтепроводов, включающая десятки магистральных ниток.
Балтийская трубопроводная система - обеспечивает экспорт нефти через порты Приморск и Усть-Луга.
Каспийский трубопроводный консорциум (КТК) - транспортирует казахстанскую нефть к Черному морю.

Ключевые газопроводы России:

Единая система газоснабжения (ЕСГ) Газпрома - крупнейшая в мире газотранспортная система, протяжённость более 170 тысяч километров.
"Северный поток" и "Северный поток - 2" - газопроводы по дну Балтийского моря в Германию.
"Турецкий поток" - газопровод по дну Чёрного моря в Турцию и Южную Европу.
"Сила Сибири" - газопровод в Китай длиной более 3000 километров.
"Сила Сибири - 2" - проектируемый газопровод через Монголию в Китай.
"Уренгой - Помары - Ужгород" - классический экспортный газопровод в Европу.
"Ямал - Европа" - газопровод через Беларусь и Польшу в Германию.

США

США обладают самой разветвлённой трубопроводной сетью в мире - более 3 миллионов километров трубопроводов различного назначения. Основные системы:

Colonial Pipeline - крупнейший продуктопровод, протяжённость около 8850 километров, транспортирует нефтепродукты от побережья Мексиканского залива к восточному побережью.
Trans-Alaska Pipeline System (TAPS) - нефтепровод длиной 1288 километров через Аляску, построенный в условиях вечной мерзлоты.
Система газопроводов общей протяжённостью более 2 миллионов километров, обеспечивающая внутренние поставки и экспорт.

Канада

Канада обладает развитой сетью нефте- и газопроводов. Ключевые объекты:

Trans Mountain Pipeline - нефтепровод от Альберты до порта Ванкувер.
Enbridge Mainline - система нефтепроводов.
TransCanada (TC Energy) - оператор крупных газопроводов, включая экспортные в США.

Европа

Европа имеет разветвлённую сеть газопроводов, связывающих месторождения Норвегии, России (исторически), Северной Африки с потребителями. Ключевые системы:

NORDEEP, Europipe I/II - норвежские газопроводы в Германию и Великобританию.
MAGHREB-Europe - газопровод из Алжира через Марокко и Гибралтар в Испанию.
TAP (Trans Adriatic Pipeline) - газопровод из Азербайджана через Турцию, Грецию, Албанию в Италию. Часть Южного газового коридора.
Gazprom-системы исторически обеспечивали значительную долю импорта газа.

Ближний Восток и Центральная Азия

Дружба (нефтяной) и другие системы в Ираке, Саудовской Аравии, ОАЭ.
Туркменистан - Китай - система газопроводов из Туркменистана в КНР.
Казахстан - Китай - нефте- и газопроводы.

Другие регионы

Китай активно строит трубопроводы из Центральной Азии, России, Мьянмы. Система West-East Gas Pipeline.
Бразилия развивает оффшорные трубопроводы.
Австралия имеет протяжённые газопроводы.

Технологии будущего

Трубопроводная отрасль продолжает развиваться, внедряя новые технологии и материалы.

Новые материалы труб

Высокопрочные стали класса К80-К100 и выше, позволяющие увеличивать рабочее давление и снижать толщину стенки.
Композитные материалы - стеклопластиковые и углепластиковые трубы для отдельных применений.
Наноструктурированные покрытия с улучшенной коррозионной стойкостью.

Автоматизация и цифровизация

"Цифровые двойники" трубопроводов - виртуальные модели, позволяющие оптимизировать режимы и прогнозировать аварии.
Искусственный интеллект для анализа данных с датчиков и предиктивной аналитики.
Роботизированные комплексы для инспекции и ремонта.
Беспилотные летательные аппараты для мониторинга трассы.
Интернет вещей (IoT) - сети датчиков вдоль трассы.

Новые методы строительства

Горизонтально-направленное бурение (ГНБ) - для прокладки труб под препятствиями без вскрытия поверхности.
Микротоннелирование - для прокладки труб малого диаметра.
Модульное строительство станций.

Экологические технологии

Улавливание и утилизация паров нефти.
Биоремедиация загрязнённых почв.
Снижение выбросов метана на газопроводах.
Использование ВИЭ для энергоснабжения станций.

Транспортировка водорода и CO2

Новый тренд - адаптация существующих газопроводов для транспортировки водорода как перспективного энергоносителя и диоксида углерода в рамках технологий CCS (Carbon Capture and Storage). Это требует решения вопросов водородного охрупчивания стали и создания новой инфраструктуры.

Трубопроводы в условиях экстремального климата

Особую сложность представляет строительство и эксплуатация трубопроводов в экстремальных климатических условиях.

Районы вечной мерзлоты

В Сибири, на Аляске, в Канаде трубопроводы сталкиваются с проблемами:

Пучение грунтов при замерзании и просадки при оттаивании.
Тепловое воздействие трубы на мёрзлый грунт - при перекачке тёплой нефти мерзлота оттаивает, и труба может провалиться.
Решение - укладка на опорах с системами термостабилизации (термосваями), применение теплоизоляции.

Морские условия

Оффшорные трубопроводы требуют:

Специальных трубоукладочных судов.
Бетонной балластировки для удержания трубы на дне.
Защиты от якорей судов, тралов, течений.
Глубоководных технологий - некоторые трубопроводы укладываются на глубинах более 2000 метров.

Горная местность

В горах применяются:

Перевальные участки с высоким давлением.
Противоселевая и противолавинная защита.
Специальные опоры для надземной прокладки.
Анкерные опоры для фиксации трубы на склонах.

Пустыни и болота

В пустынях - защита от песчаных бурь, высоких температур.
На болотах - понтоны, намывные дамбы, специальные технологии сварки.

Роль трубопроводного транспорта в мировой экономике

Трубопроводный транспорт играет стратегическую роль в мировой экономике и геополитике. Контроль над маршрутами поставок углеводородов - один из ключевых факторов международного влияния.

Экономическое значение:

Обеспечение энергетической безопасности стран-импортёров.
Доходы от транзита для стран-транзитёров.
Создание рабочих мест - прямых и косвенных.
Стимулирование развития прилегающих регионов.
Интеграция экономик через общую инфраструктуру.

Геополитическое значение:

Диверсификация маршрутов поставок как инструмент снижения рисков.
Конкуренция трубопроводных проектов между крупными игроками.
Зависимость стран от транзитных государств.
Стратегические партнёрства через совместные проекты.

Экологические аспекты

Трубопроводный транспорт считается наиболее экологичным видом транспортировки углеводородов, но и он оказывает воздействие на окружающую среду.

Воздействие на природу:

Нарушение ландшафтов при строительстве - вырубка лесов, нарушение почвенного покрова.
Воздействие на фауну - миграционные пути животных пересекаются трассой.
Выбросы парниковых газов - от работы компрессорных станций, утечек метана.
Риск разливов при авариях.

Меры по снижению воздействия:

Рекультивация земель после строительства.
Экологические коридоры для миграции животных.
Мониторинг состояния окружающей среды вдоль трассы.
Современные технологии обнаружения и ликвидации утечек.
Снижение выбросов метана - программа по борьбе с выбросами метана.

Профессии трубопроводной отрасли

Трубопроводная отрасль требует высококвалифицированных кадров самых разных специальностей:

Инженеры-проектировщики трубопроводов и станций.
Сварщики высшей квалификации, в том числе для подводной сварки.
Операторы насосных и компрессорных станций.
Диспетчеры системы управления.
Инженеры по коррозии и защите.
Специалисты по внутритрубной диагностике.
Экологи и специалисты по охране окружающей среды.
Строители - землекопы, монтажники, водители спецтехники.
Геодезисты, геологи, гидрологи.
IT-специалисты для цифровых систем.
Экономисты, юристы, логисты.

Подготовка кадров осуществляется в профильных вузах и колледжах, таких как Российский государственный университет нефти и газа имени И.М. Губкина, Уфимский государственный нефтяной технический университет, Тюменский индустриальный университет и многие другие.

Нормативно-правовое регулирование

Деятельность трубопроводной отрасли строго регулируется законодательством. В России ключевыми документами являются:

Федеральный закон "О магистральных трубопроводах".
Федеральный закон "О недрах".
Земельный кодекс РФ - в части охранных зон.
Технические регламенты о безопасности опасных производственных объектов.
СНиПы и СП (строительные нормы и правила) по проектированию и строительству.
Федеральные нормы и правила в области промышленной безопасности.
Экологическое законодательство.

Международные стандарты:

API (American Petroleum Institute) - стандарты проектирования и эксплуатации.
ASME B31 - кодексы трубопроводов под давлением.
ISO 13623 - нефтегазовые трубопроводы.
EN стандарты в Европе.

Интересные факты о трубопроводах

Самый длинный газопровод в мире - российская система ЕСГ, а также трансконтинентальные системы в России и Канаде.
Самый глубоководный оффшорный трубопровод уложен на глубине более 3000 метров.
Самый высокогорный участок трубопровода проходит через Анды на высоте более 5000 метров.
Трансаляскинский трубопровод имеет специальные холодильные установки для поддержания вечной мерзлоты.
Нефтепроводы могут перекачивать до 100 миллионов тонн нефти в год.
Скорость движения продукта в трубопроводе обычно составляет 1-2 метра в секунду.
Срок службы современных трубопроводов - 30-50 лет и более при надлежащей эксплуатации.
Самый старый действующий нефтепровод в мире был построен в 1879 году.

Выводы

Трубопроводный транспорт - это сложнейшая инженерная система, обеспечивающая жизнедеятельность современной цивилизации. От первых бамбуковых трубок в Древнем Китае до современных цифровых магистралей длиной в тысячи километров - путь отрасли впечатляет.

Ключевые особенности трубопроводного транспорта:

Высокая надёжность и непрерывность поставок.
Низкая себестоимость на больших расстояниях.
Сложность и капиталоёмкость строительства.
Стратегическое значение для экономики и геополитики.
Постоянное развитие технологий - новые материалы, автоматизация, цифровизация.

Будущее отрасли связано с адаптацией к энергетическому переходу - транспортировкой водорода, биотоплива, улавливаемого CO2, внедрением искусственного интеллекта, роботизации, новых методов диагностики. Несмотря на развитие альтернативных источников энергии, трубопроводный транспорт останется важнейшей отраслью ещё многие десятилетия, обеспечивая надёжные поставки энергоресурсов по всему миру.

Понимание принципов работы трубопроводов, технологий их строительства и эксплуатации, проблем безопасности и экологии необходимо каждому, кто интересуется энергетикой, экономикой или инженерным делом. Трубопроводы - это настоящие стальные артерии планеты, по которым течёт энергия современной цивилизации.

Смотрите также

Предыдущая статья: Роль транспорта в экономике и логистике

Следующая статья: Суда на воздушной подушке и другие амфибийные решения
