Углеродные наноматериалы: графен, фуллерены и их применение

Введение в мир наноматериалов

Что такое нанотехнологии и наноматериалы

Нанотехнологии - это междисциплинарная область науки и техники, которая занимается манипулированием материей на атомном и молекулярном уровне. Ключевым масштабом здесь является диапазон от 1 до 100 нанометров. На этом уровне материалы начинают проявлять совершенно новые, уникальные свойства, которые кардинально отличаются от свойств макроскопических аналогов. Это связано с тем, что при уменьшении размера частиц до наноуровня резко возрастает отношение площади поверхности к объему, а квантовые эффекты начинают доминировать над классическими законами физики.

Наноматериалы - это материалы, которые имеют хотя бы один внешний размер или внутреннюю структурную особенность в нанодиапазоне. Они могут быть нульмерными (наночастицы, фуллерены), одномерными (нанотрубки, нановолокна), двумерными (графен, нанопленки) или трехмерными (нанокомпозиты, нанопористые материалы). Именно двумерные и нульмерные углеродные наноматериалы, такие как графен и фуллерены, стали настоящими звездами современной науки, открыв путь к созданию устройств будущего.

Почему углерод является королем наноматериалов

Углерод занимает уникальное положение в периодической таблице Менделеева. Благодаря своей способности образовывать sp, sp2 и sp3 гибридные орбитали, углерод может создавать огромное разнообразие аллотропных модификаций. Это и мягкий графит, и твердый алмаз, и аморфный уголь. Однако в конце XX и начале XXI века ученые открыли новые формы углерода - фуллерены, углеродные нанотрубки и графен.

Эти материалы обладают экстраординарным сочетанием свойств: высокой механической прочностью, превосходной электропроводностью, огромной теплопроводностью и химической стабильностью. Именно углеродные наноматериалы стали фундаментом для развития современной наноэлектроники, композитной индустрии, медицины и энергетики.

Фуллерены: молекулярные футбольные мячи

История открытия фуллеренов

История открытия фуллеренов - это один из самых ярких примеров научного прозрения в истории химии. В 1985 году группа ученых, состоящая из Гарольда Крото, Роберта Керла и Ричарда Смолли, проводила эксперименты по испарению графита с помощью лазера. Они обнаружили, что в продуктах реакции доминируют кластеры углерода, состоящие из 60 и 70 атомов.

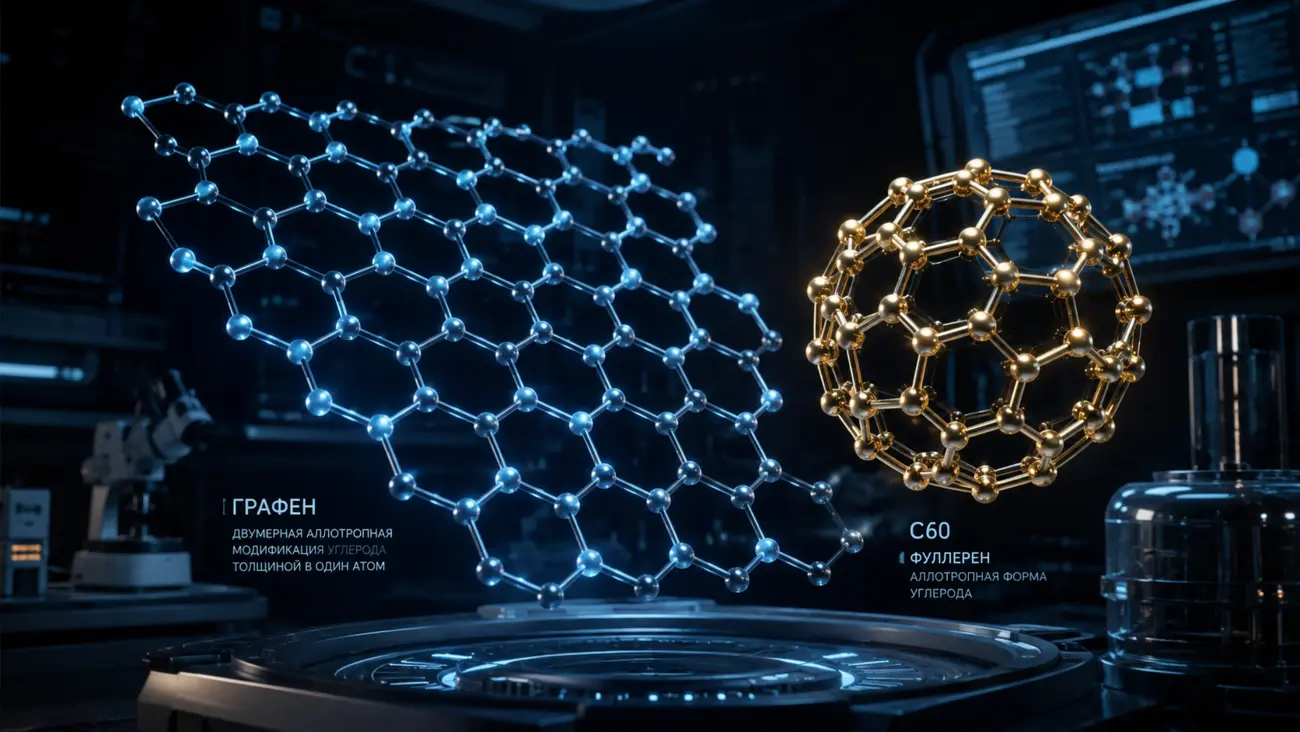

Ученые предположили, что молекула C60 имеет форму усеченного икосаэдра, напоминающего футбольный мяч. Эта структура состояла из 20 шестиугольников и 12 пятиугольников. За это открытие в 1996 году Крото, Керл и Смолли были удостоены Нобелевской премии по химии. Название "фуллерен" было дано в честь архитектора Ричарда Бакминстера Фуллера, который проектировал геодезические купола, внешне очень похожие на молекулу C60.

Структура и химические свойства фуллеренов

Молекула C60 (бакминстерфуллерен) является наиболее стабильным и распространенным представителем семейства фуллеренов. Все 60 атомов углерода в ней находятся в состоянии sp2 гибридизации, однако из-за сферической кривизны поверхности угол между связями отклоняется от идеальных 120 градусов. Это создает внутреннее напряжение в молекуле, которое делает фуллерены химически активными.

Фуллерены обладают уникальными электронными свойствами. Они являются отличными акцепторами электронов, способными присоединять до шести электронов. Это делает их перспективными материалами для создания органических солнечных элементов и сверхпроводников. Например, при легировании фуллерена C60 щелочными металлами (калий, рубидий) образуются соединения, которые при низких температурах переходят в состояние сверхпроводимости.

Методы синтеза фуллеренов

Синтез фуллеренов в промышленных масштабах - это сложная технологическая задача. Основными методами получения являются:

1. Дуговой разряд в инертной атмосфере: между двумя графитовыми электродами в атмосфере гелия или аргона зажигается электрическая дуга. При этом графит испаряется, и в саже, оседающей на стенках реактора, содержатся фуллерены. Этот метод дает наибольший выход продукта, но требует сложной очистки.
2. Лазерное испарение графита: мощный лазерный импульс фокусируется на графитовой мишени в потоке инертного газа. Метод позволяет получать фуллерены с высокой чистотой, но он энергозатратен и плохо масштабируется.
3. Пиролиз углеводородов: сжигание бензола или толуола в специальных горелках при недостатке кислорода. Этот метод считается наиболее перспективным для массового промышленного производства фуллеренов.

Применение фуллеренов в медицине и фармакологии

Одним из самых многообещающих направлений использования фуллеренов является медицина. Благодаря своей полой структуре, фуллерены могут выступать в роли нанокапсул для доставки лекарственных препаратов внутрь клеток. Атомы металлов или молекулы лекарств могут быть помещены внутрь углеродной сферы, что защищает их от преждевременного разрушения в организме.

Кроме того, фуллерены обладают мощными антиоксидантными свойствами. Молекула C60 способна эффективно нейтрализовать свободные радикалы, которые являются причиной старения клеток и развития многих заболеваний, включая онкологию и нейродегенеративные расстройства. Исследования показывают, что производные фуллеренов могут ингибировать фермент ВИЧ-протеазу, что делает их потенциальными препаратами для лечения СПИДа.

Применение фуллеренов в электронике и энергетике

В электронике фуллерены нашли применение в качестве n-полупроводниковых материалов. Они используются в органических полевых транзисторах и органических светодиодах (OLED). Однако наибольшую революцию фуллерены совершили в области фотовольтаики.

В органических солнечных элементах фуллерены (в частности, производное PCBM) выступают в роли акцептора электронов в смеси с полимерными донорами. Такая гетеропереходная структура позволяет эффективно разделять фотогенерированные электрон-дырочные пары, что значительно повышает коэффициент полезного действия солнечных батарей. Также фуллерены используются в качестве добавок к смазочным материалам, где они работают как наноразмерные шарикоподшипники, многократно снижая коэффициент трения.

Графен: материал будущего

История открытия графена

Долгое время считалось, что двумерные кристаллы не могут существовать в свободном состоянии из-за термодинамической нестабильности. Однако в 2004 году физики Андрей Гейм и Константин Новоселов из Манчестерского университета совершили прорыв, который перевернул представления о материаловедении.

Используя предельно простой метод - механическое отслаивание слоев графита с помощью обычной канцелярской клейкой ленты (скотча), - они смогли получить одноатомный слой углерода и изучить его свойства. За это фундаментальное открытие в 2010 году Гейм и Новоселов получили Нобелевскую премию по физике. Графен стал первым в истории стабильным двумерным материалом.

Структура и физические свойства графена

Графен представляет собой одноатомный слой атомов углерода, соединенных в гексагональную (сотовую) решетку. Толщина графена составляет всего 0,335 нанометра, что делает его практически двумерным объектом. Все атомы углерода находятся в состоянии sp2 гибридизации, образуя прочные ковалентные связи. Негибридизованные p-орбитали образуют делокализованную пи-электронную систему, которая и отвечает за уникальные электронные свойства материала.

Графен часто называют чудом-материалом из-за его экстремальных характеристик. Он в 200 раз прочнее стали, обладает рекордной теплопроводностью и является идеальным проводником электричества при комнатной температуре.

Механическая прочность и теплопроводность

Механические свойства графена поражают воображение. Его модуль Юнга составляет около 1 ТПа (терапаскаль), а предел прочности на разрыв достигает 130 ГПа. Это означает, что для того чтобы разорвать лист графена толщиной с пищевую пленку, потребовалось бы приложить усилие, эквивалентное весу слона, стоящего на карандаше. При этом графен остается невероятно гибким и может растягиваться до 20% без разрушения.

Теплопроводность графена также не имеет себе равных среди известных материалов. Она составляет от 3000 до 5000 Вт/(м·К) при комнатной температуре, что значительно превышает теплопроводность меди и алмаза. Это делает графен идеальным материалом для отвода тепла в мощных электронных устройствах и микропроцессорах.

Электрические и оптические свойства

Электрические свойства графена уникальны. Электроны в графене ведут себя как безмассовые дираковские фермионы, перемещаясь со скоростью около 10^6 м/с. Это означает, что они могут проходить через материал без рассеяния на дефектах решетки на микрометровых расстояниях. Подвижность носителей заряда в графене при комнатной температуре может превышать 200 000 см²/(В·с), что в десятки раз выше, чем у кремния.

С оптической точки зрения графен также удивителен. Он поглощает ровно 2,3% падающего на него белого света, независимо от длины волны. Это делает его практически прозрачным (прозрачность около 97,7%), что в сочетании с высокой электропроводностью делает его идеальным кандидатом для создания прозрачных проводящих электродов для сенсорных экранов и солнечных панелей.

Методы получения графена

Несмотря на простоту открытия, промышленное получение высококачественного графена остается сложной задачей. Основные методы синтеза включают:

1. Механическое отслаивание: метод, использованный Геймом и Новоселовым. Позволяет получать графен высочайшего качества, но непригоден для массового производства.
2. Химическое осаждение из газовой фазы (CVD): на поверхность металлического катализатора (медь, никель) подается углеводородный газ (метан) при высоких температурах. Углерод осаждается на поверхности, образуя графеновую пленку. Это основной промышленный метод получения больших площадей графена.
3. Эпитаксиальный рост на карбиде кремния: нагрев подложки из SiC приводит к испарению кремния и образованию графенового слоя на поверхности. Метод дает высококачественный графен, но подложка очень дорога.
4. Жидкофазное отслаивание и химическое восстановление оксида графена: графит окисляется, расслаивается в воде, а затем восстанавливается. Метод дешев и масштабируем, но получаемый материал имеет много дефектов.

Применение графена в электронике и наноэлектронике

Электроника - это область, где графен может совершить настоящую революцию. Поскольку традиционные кремниевые транзисторы приближаются к физическому пределу миниатюризации, графен рассматривается как основной кандидат на замену кремния.

На основе графена создаются высокочастотные транзисторы, работающие на частотах свыше 300 ГГц. Также разрабатываются гибкие электронные схемы, которые можно наносить на пластик или ткань. Графен используется в создании ультрачувствительных сенсоров, способных детектировать отдельные молекулы газа или биологические маркеры заболеваний.

Применение графена в композитных материалах

Добавление даже небольшого количества графена в полимеры, металлы или керамику позволяет кардинально улучшить их свойства. Графеновые композиты обладают повышенной прочностью, жесткостью, электропроводностью и теплопроводностью.

В авиакосмической отрасли графеновые композиты используются для создания облегченных и сверхпрочных деталей самолетов и космических кораблей. В автомобильной промышленности они применяются для производства кузовных панелей, которые снижают вес автомобиля и повышают его безопасность. Также графен добавляют в строительные материалы, такие как бетон и асфальт, для повышения их долговечности и прочности.

Графен в энергетике и аккумуляторах

Энергетика - еще одна область, где графен демонстрирует феноменальные результаты. В литий-ионных аккумуляторах использование графена в качестве анодного материала позволяет значительно увеличить емкость и скорость заряда. Графеновые аноды могут хранить больше лития и выдерживать тысячи циклов зарядки-разрядки без деградации.

Суперконденсаторы на основе графена обладают огромной удельной мощностью и могут заряжаться за считанные секунды. Это открывает перспективы для создания электромобилей, которые заряжаются так же быстро, как заправляются бензином. Также графен используется в топливных элементах в качестве катализатора и в солнечных батареях для улучшения сбора зарядов.

Графен в медицине и биотехнологиях

В медицине графен и его производные (оксид графена) открывают новые горизонты. Благодаря огромной площади поверхности, графен может нести на себе большое количество лекарственных молекул, обеспечивая их адресную доставку к больным клеткам, например, к опухолям. Это снижает побочные эффекты химиотерапии.

Графен также используется в создании биосенсоров для быстрой диагностики заболеваний. Он применяется в тканевой инженерии для создания каркасов, на которых выращиваются новые ткани и органы. Антибактериальные свойства графена позволяют использовать его для создания стерильных покрытий для медицинских инструментов и имплантатов.

Сравнительный анализ графена и фуллеренов

Таблица ключевых свойств

Чтобы лучше понять различия и сходства этих двух углеродных наноматериалов, рассмотрим их ключевые характеристики:

• Размерность: Фуллерены - нульмерные молекулы (кластеры), графен - двумерный лист.
• Структура: Фуллерены - замкнутые сферы или эллипсоиды, графен - плоская гексагональная решетка.
• Гибридизация: В обоих материалах атомы углерода находятся в состоянии sp2 гибридизации, но у фуллеренов из-за кривизны присутствует частичный sp3 характер.
• Электропроводность: Графен обладает металлической проводимостью с высокой подвижностью носителей. Фуллерены в чистом виде являются полупроводниками или диэлектриками, но становятся проводниками и сверхпроводниками при легировании.
• Механические свойства: Графен - самый прочный материал из известных. Фуллерены обладают высокой упругостью и работают как нанопружины.
• Применение: Графен доминирует в электронике, композитах и энергетике. Фуллерены более востребованы в медицине, фармакологии и органической фотовольтаике.

Синергия углеродных наноматериалов

Современные исследования все чаще фокусируются не на использовании графена или фуллеренов по отдельности, а на создании гибридных структур. Комбинирование этих материалов позволяет получить синергетический эффект.

Например, нанесение фуллеренов на поверхность графена позволяет создать материал с уникальными фотокаталитическими свойствами для разложения загрязнителей воды. В органической электронике комбинация графеновых электродов и фуллереновых акцепторов приводит к созданию сверхэффективных солнечных элементов. В медицине гибридные наноносители на основе графена и фуллеренов обеспечивают многофункциональную терапию, сочетая доставку лекарств и фотодинамическую терапию рака.

Экологические аспекты и безопасность наноматериалов

Токсичность наноматериалов и влияние на здоровье

Несмотря на огромный потенциал, использование наноматериалов сопряжено с рисками для здоровья и окружающей среды. Из-за своих крошечных размеров наночастицы могут проникать через биологические барьеры, включая гематоэнцефалический барьер и плаценту.

Исследования показывают, что некоторые формы углеродных наноматериалов могут вызывать окислительный стресс в клетках, повреждать ДНК и провоцировать воспалительные реакции. В частности, длинные и жесткие углеродные нанотрубки по своему воздействию на легкие напоминают асбестовые волокна. Фуллерены и графен в целом считаются менее токсичными, но их влияние на организм при длительном воздействии до конца не изучено.

Развивается направление Safe-by-Design (безопасность через дизайн), которое предполагает создание наноматериалов с заданными свойствами, но минимальной токсичностью. Это достигается за счет функционализации поверхности, контроля размера и формы частиц.

Утилизация и переработка углеродных наноматериалов

Проблема утилизации наноматериалов становится все более актуальной по мере роста их производства. Углеродные наноматериалы обладают высокой химической инертностью и устойчивостью к биодеградации, что означает их длительное сохранение в окружающей среде.

Разрабатываются методы фотохимического и биологического разложения графена и фуллеренов. Например, некоторые ферменты, вырабатываемые определенными видами бактерий и грибов, способны разрушать углеродные нанотрубки и графен. Также ведутся работы по созданию замкнутых циклов переработки нанокомпозитов, чтобы предотвратить попадание наночастиц в почву и водоемы.

Будущее наноматериалов: перспективы и вызовы

Коммерциализация и массовое производство

Главным вызовом для индустрии наноматериалов остается переход от лабораторных образцов к массовому и дешевому производству. Для графена критически важно научиться производить материал с контролируемым количеством дефектов в промышленных масштабах.

Сейчас рынок графена оценивается в сотни миллионов долларов и растет двузначными темпами. Основные потребители - производители аккумуляторов, композитных материалов и покрытий. Для фуллеренов рынок более нишевый, но стабильный, с фокусом на косметику, добавки к маслам и фармацевтику. Снижение стоимости производства за счет оптимизации методов CVD и пиролиза позволит наноматериалам проникнуть в повседневные потребительские товары.

Новые горизонты: от наноэлектроники до квантовых вычислений

Будущее углеродных наноматериалов лежит в области квантовых технологий. Графен является идеальной платформой для изучения квантового эффекта Холла и создания топологических изоляторов. Эти материалы могут стать основой для квантовых компьютеров, которые решают задачи, недоступные классическим вычислительным машинам.

Также развивается направление спинтроники - электроники, использующей спин электрона, а не только его заряд. Графен с его длинным временем релаксации спина является перспективным материалом для создания спинтронных устройств с низким энергопотреблением. Фуллерены, в свою очередь, исследуются как кубиты для квантовых вычислений благодаря возможности инкапсуляции атомов с ненулевым спином внутрь углеродной клетки.

Заключение

Графен и фуллерены - это не просто новые формы углерода, это фундаментальные строительные блоки для технологий XXI века. От открытия фуллеренов в 1985 году до выделения графена в 2004 году прошло почти два десятилетия, но именно эти материалы определили вектор развития современной науки.

Их уникальные свойства - невероятная прочность, высочайшая электропроводность, прозрачность и химическая гибкость - открывают двери в мир, где электроника станет гибкой и прозрачной, аккумуляторы будут заряжаться за секунды, а лекарства будут доставляться точно в цель на молекулярном уровне. Несмотря на существующие вызовы в области массового производства и безопасности, углеродные наноматериалы уже меняют наш мир и продолжат делать это в будущем, становясь основой для четвертой промышленной революции.
