Вентиляция в частном доме: виды систем, расчет и грамотный монтаж

Введение: почему вентиляция критически важна для частного дома

Строительство частного дома - это сложный процесс, который требует внимания к множеству деталей. Часто будущие владельцы сосредотачиваются на фундаменте, стенах, кровле и внутренней отделке, уделяя недостаточно внимания инженерным системам. При этом вентиляция в частном доме является одной из ключевых систем, от которой напрямую зависят здоровье жильцов, долговечность строительных конструкций и общий комфорт проживания.

Вентиляция - это организованный и регулируемый воздухообмен, обеспечивающий удаление загрязненного, влажного или нагретого воздуха из помещений и замену его свежим наружным воздухом. В отличие от многоквартирных домов, где вентиляция часто централизована и работает по стандартным схемам, частный дом предоставляет больше свободы для выбора типа системы, но и возлагает на владельца полную ответственность за ее правильное проектирование и монтаж.

Последствия отсутствия или неправильной работы вентиляции могут быть катастрофическими:

• Ухудшение здоровья жильцов: повышенная концентрация углекислого газа (CO2), летучих органических соединений (ЛОС), пыли и аллергенов приводит к хронической усталости, головным болям, снижению иммунитета и развитию респираторных заболеваний.
• Разрушение строительных конструкций: избыточная влажность вызывает появление плесени и грибка, которые разрушают древесину, гипсокартон, утеплитель и отделочные материалы.
• Снижение энергоэффективности: неорганизованный воздухообмен (сквозняки) или отсутствие рекуперации тепла приводят к колоссальным потерям энергии на отопление в зимний период и на кондиционирование летом.
• Накопление опасных газов: в подвальных помещениях и цокольных этажах без вентиляции может накапливаться радон - радиоактивный газ, а в котельных при недостатке притока воздуха возникает риск неполного сгорания топлива и образования угарного газа (CO).

В данной статье мы подробно разберем все аспекты создания вентиляционной системы в частном доме: от нормативных требований и физических основ до выбора оборудования, расчета параметров и пошагового монтажа.

Нормативная база и стандарты проектирования вентиляции

Проектирование и монтаж вентиляции в России регламентируются рядом строительных правил (СП) и государственных стандартов (ГОСТ). Знание этих документов обязательно как для профессиональных проектировщиков, так и для владельцев домов, решивших заняться системой самостоятельно.

Основные документы, регулирующие вентиляцию

1. СП 60.13330.2020 "Отопление, вентиляция и кондиционирование воздуха" (актуализированная редакция СНиП 41-01-2003). Это базовый документ, определяющий общие требования к системам ОВК.
2. СП 54.13330.2022 "Здания жилые одноквартирные" (актуализированная редакция СНиП 31-02-2001). Содержит специфические требования именно для частных домов.
3. СП 55.13330.2016 "Дома жилые одноквартирные". Регламентирует требования к инженерным системам.
4. ГОСТ 30494-2011 "Здания жилые и общественные. Параметры микроклимата в помещениях". Определяет допустимые и оптимальные параметры температуры, влажности и скорости движения воздуха.
5. СанПиН 1.2.3685-21 "Гигиенические нормативы и требования к обеспечению безопасности и (или) безвредности для человека факторов среды обитания". Устанавливает предельно допустимые концентрации (ПДК) вредных веществ в воздухе.

Ключевые требования к воздухообмену

Согласно нормативам, минимальный воздухообмен в жилых помещениях рассчитывается исходя из двух параметров: кратности воздухообмена и удельного расхода воздуха на одного человека.

Нормы притока свежего воздуха:

• Жилые комнаты: не менее 30 м³/ч на одного постоянно проживающего человека. Если площадь комнаты менее 20 м² на человека, расчет ведется по кратности - 0,35 объема помещения в час, но не менее 30 м³/ч.
• Кухня: при наличии электроплиты - не менее 60 м³/ч, при наличии газовой плиты - не менее 100 м³/ч (для одноконфорочных плит) и до 150-200 м³/ч для многоконфорочных.
• Ванная комната и санузел: не менее 25 м³/ч (совмещенный санузел - 50 м³/ч).
• Котельная: не менее 0,5 м³/ч на 1 кВт мощности котла, но не менее 100 м³/ч суммарно. Также требуется наличие окна или форточки для проветривания.
• Подвал и технические помещения: не менее 0,2 объема помещения в час.

Важно: Суммарный объем удаляемого воздуха должен быть равен или немного превышать объем приточного воздуха для создания небольшого разрежения в "грязных" зонах (кухня, санузел), чтобы запахи и влага не распространялись по всему дому.

Физические основы воздухообмена

Чтобы правильно спроектировать вентиляцию, необходимо понимать физические процессы, лежащие в ее основе. Воздухообмен происходит за счет разницы давлений, которая может создаваться естественным или механическим путем.

Естественная тяга и гравитационное давление

Естественная вентиляция работает за счет гравитационного давления, которое возникает из-за разницы плотностей теплого и холодного воздуха. Теплый воздух легче холодного, поэтому он поднимается вверх, а холодный опускается вниз.

Давление, создающее тягу в вентиляционном канале, рассчитывается по формуле: P = g * H * (ρ_нар - ρ_вн) где:

• P - гравитационное давление (Па)
• g - ускорение свободного падения (9,81 м/с²)
• H - высота вентиляционного канала (м)
• ρ_нар - плотность наружного воздуха (кг/м³)
• ρ_вн - плотность внутреннего воздуха (кг/м³)

Из формулы видно, что чем выше температура внутри дома и чем ниже температура снаружи, тем сильнее тяга. Летом, когда температуры выравниваются, естественная тяга практически исчезает, что является главным недостатком таких систем.

Ветровое давление

Ветер, обдувая здание, создает зоны повышенного давления с наветренной стороны и зоны разрежения с подветренной. Это также влияет на работу вентиляции. Правильное расположение приточных и вытяжных отверстий с учетом розы ветров в конкретном регионе позволяет использовать ветровое давление для усиления воздухообмена.

Аэродинамическое сопротивление

При движении воздуха по воздуховодам возникает сопротивление, которое складывается из потерь на трение о стенки канала и местных сопротивлений (повороты, сужения, расширения, решетки, фильтры). Чем больше сопротивление, тем меньше расход воздуха при заданном давлении. Правильный расчет сечения воздуховодов и минимизация количества поворотов критически важны для эффективной работы системы.

Виды систем вентиляции в частном доме

Выбор типа вентиляционной системы зависит от климатической зоны, конструкции дома, бюджета и требований к комфорту. Рассмотрим все основные виды систем, их преимущества и недостатки.

Естественная вентиляция

Естественная вентиляция - это самая простая и исторически первая система воздухообмена. Она не требует использования электрических вентиляторов и работает исключительно за счет перепада температур и ветрового давления.

Принцип работы

Свежий воздух поступает в дом через неплотности в оконных и дверных проемах, специальные приточные клапаны в стенах или окнах, а также через проветривание (открытые форточки и окна). Отработанный воздух удаляется через вытяжные вентиляционные каналы, расположенные в "грязных" зонах (кухня, санузел, котельная).

Для обеспечения правильного воздухообмена необходимо соблюдать правило: приток должен осуществляться в чистые помещения (спальни, гостиные), а вытяжка - из грязных. Между помещениями должен быть свободный переток воздуха, для чего под межкомнатными дверями оставляют зазор не менее 10-15 мм или устанавливают переточные решетки.

Преимущества естественной вентиляции

• Низкая стоимость: отсутствие дорогостоящего оборудования и электропотребления.
• Простота монтажа: можно установить даже в уже построенном доме.
• Бесшумность: нет работающих вентиляторов.
• Независимость от электричества: система работает даже при отключении электроэнергии.
• Долговечность: при правильном монтаже каналы служат десятилетиями.

Недостатки естественной вентиляции

• Нестабильность работы: тяга сильно зависит от температуры на улице. Летом вентиляция может полностью остановиться, а зимой - работать слишком интенсивно, выхолаживая дом.
• Отсутствие подготовки воздуха: поступающий воздух не фильтруется, не подогревается и не охлаждается. Зимой это приводит к сквознякам и дискомфорту.
• Невозможность точного регулирования: сложно обеспечить точное соблюдение норм воздухообмена.
• Требование к высоте канала: для создания достаточной тяги высота вытяжного канала от решетки до оголовка на крыше должна быть не менее 3-4 метров.
• Риск обратной тяги: при сильном ветре или неправильном расположении оголовков воздух может пойти в обратном направлении, занося запахи и холод в дом.

Конструктивные элементы

• Вытяжные каналы: обычно выполняются из кирпича, бетона или специальных керамических блоков внутри стен. Альтернатива - подвесные каналы из оцинкованной стали или пластика.
• Оголовки (дефлекторы): устанавливаются на крыше для защиты канала от осадков и усиления тяги за счет ветрового давления.
• Приточные клапаны: стеновые или оконные устройства с ручным или автоматическим регулированием сечения прохода воздуха. Современные клапаны могут иметь шумоглушители и фильтры грубой очистки.

Механическая (принудительная) вентиляция

Механическая вентиляция использует электрические вентиляторы для перемещения воздуха. Это позволяет полностью контролировать воздухообмен независимо от погодных условий.

Приточная система

Приточная система подает свежий воздух в дом принудительно. Вытяжка при этом может быть естественной или механической.

Состав приточной установки:

• Вентилятор: создает давление для перемещения воздуха.
• Фильтр: очищает поступающий воздух от пыли, пыльцы, насекомых.
• Калорифер (нагреватель): подогревает воздух в холодное время года. Бывает водяным (подключается к системе отопления) или электрическим.
• Шумоглушитель: снижает уровень шума от работающего вентилятора.
• Воздушный клапан: предотвращает поступление холодного воздуха при выключенной системе.
• Автоматика: управляет работой установки, температурой, скоростью вентилятора.

Преимущества:

• Подача только свежего, фильтрованного воздуха.
• Возможность подогрева воздуха до комфортной температуры.
• Создание избыточного давления в доме, что препятствует проникновению грунтовых газов (радона) и запахов из канализации.

Недостатки:

• Высокое энергопотребление (особенно при использовании электрического калорифера).
• Необходимость организации эффективной вытяжки (естественной или механической).
• Более высокая стоимость оборудования и монтажа.

Вытяжная система

Вытяжная система принудительно удаляет отработанный воздух из дома. Приток осуществляется естественным путем через клапаны или неплотности.

Применение: чаще всего используется локально - для вытяжки из кухни, санузла, котельной. В качестве общедомовой системы применяется редко, так как не позволяет подготовить приточный воздух.

Преимущества:

• Эффективное удаление влажного и загрязненного воздуха.
• Относительно низкая стоимость.
• Простота монтажа.

Недостатки:

• Приточный воздух поступает неорганизованно, может быть холодным и нефильтрованным.
• Риск возникновения обратной тяги в дымоходах и каналах естественной вентиляции.

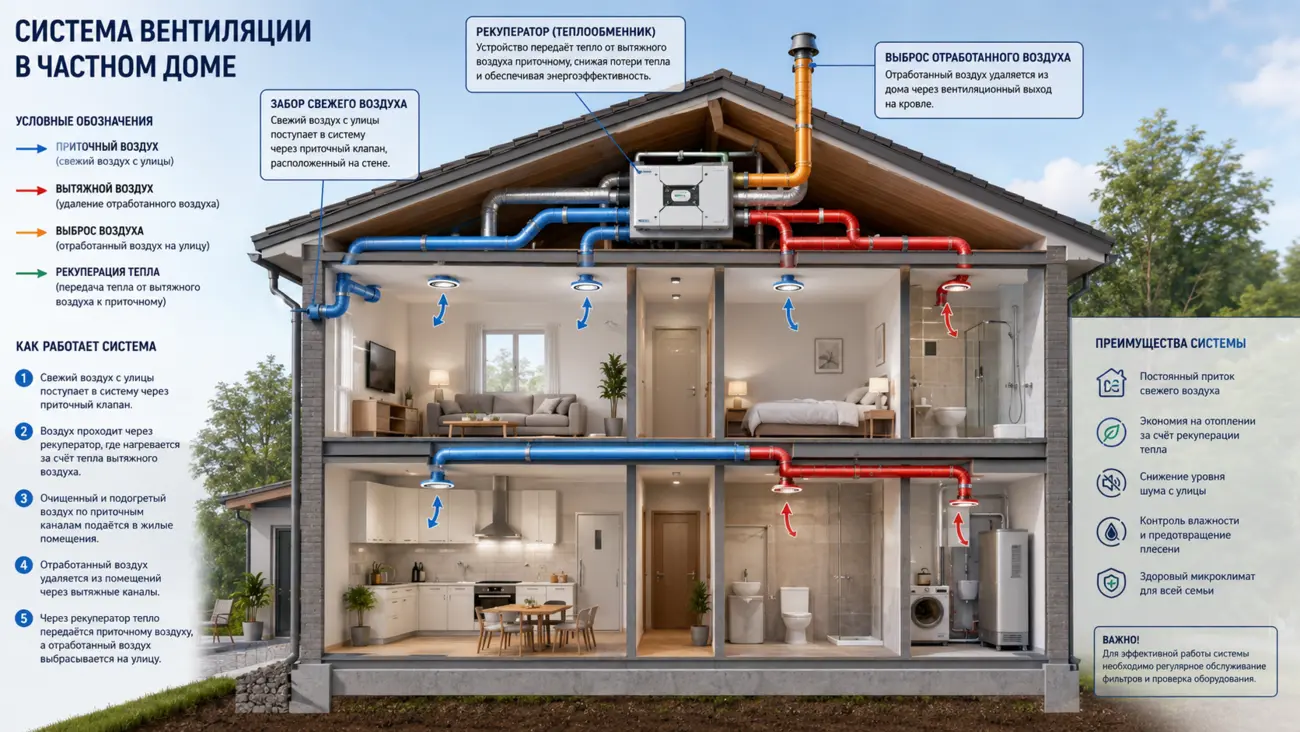

Приточно-вытяжная система

Это наиболее совершенный и сбалансированный тип механической вентиляции. Система одновременно подает свежий воздух и удаляет отработанный, обеспечивая полный контроль над микроклиматом.

Преимущества:

• Полный контроль воздухообмена: точное соблюдение норм притока и вытяжки.
• Подготовка воздуха: фильтрация, подогрев (или охлаждение), увлажнение/осушение.
• Энергоэффективность: возможность использования рекуператора для экономии энергии.
• Автономность: независимость от погодных условий.

Недостатки:

• Высокая стоимость оборудования.
• Сложность проектирования и монтажа.
• Потребность в регулярном техническом обслуживании (замена фильтров, чистка).
• Занимает полезный объем (требует места для установки приточно-вытяжной установки и прокладки воздуховодов).

Комбинированная (смешанная) вентиляция

Комбинированная система сочетает элементы естественной и механической вентиляции. Например, приток может быть естественным через стеновые клапаны, а вытяжка - механической из санузла и кухни. Или наоборот - приток механический с подогревом, а вытяжка естественная.

Такой подход позволяет найти баланс между стоимостью, энергоэффективностью и комфортом. Это популярное решение для домов средней ценовой категории.

Системы с рекуперацией тепла

Рекуперация - это процесс теплообмена между удаляемым отработанным воздухом и поступающим свежим воздухом. В холодное время года теплый вытяжной воздух нагревает холодный приточный, а в жаркое время - охлаждает его. Это позволяет экономить до 70-90% энергии на подогрев или охлаждение приточного воздуха.

Виды рекуператоров

1. Пластинчатый (перекрестноточный) рекуператор:
   • Потоки воздуха разделены тонкими металлическими или пластиковыми пластинами.
   • КПД: 50-70%.
   • Недостаток: возможно образование конденсата и обледенение при сильных морозах (требуется дренаж и система разморозки).
2. Роторный рекуператор:
   • Вращающийся барабан из гофрированного материала попеременно проходит через потоки приточного и вытяжного воздуха.
   • КПД: 75-90%.
   • Преимущество: возвращает не только тепло, но и влагу (частичная энтальпийная рекуперация), что предотвращает пересушивание воздуха зимой.
   • Недостаток: возможен неполный разделение потоков (до 5-10% вытяжного воздуха может попасть в приток), что недопустимо для некоторых помещений.
3. Рекуператор с промежуточным теплоносителем (гликолевый):
   • Тепло передается через жидкость (обычно пропиленгликоль), циркулирующую между двумя теплообменниками.
   • КПД: 45-60%.
   • Преимущество: потоки воздуха полностью разделены, можно разнести приточную и вытяжную установки на большое расстояние.
4. Камерный рекуператор:
   • Потоки воздуха поочередно проходят через общую камеру с заслонкой.
   • КПД: 70-80%.
   • Недостаток: потоки частично смешиваются, требуется сложная автоматика для управления заслонками.
5. Тепловые трубки:
   • Запаянные трубки с хладагентом, который испаряется в теплом потоке и конденсируется в холодном.
   • КПД: 50-70%.
   • Преимущество: полная герметичность разделения потоков, простота конструкции.

Важно: При выборе приточно-вытяжной установки с рекуперацией для частного дома необходимо обращать внимание на наличие байпаса (обводного канала). Летом, когда подогрев не нужен, воздух должен проходить мимо рекуператора, чтобы не перегреваться от теплого вытяжного потока.

Геотермальная вентиляция (грунтовый теплообменник)

Геотермальная вентиляция использует постоянную температуру грунта на глубине 1,5-2 метра (в умеренном климате она составляет около +5...+10 °C круглый год) для предварительной подготовки приточного воздуха.

Принцип работы: Приточный воздуховод закапывается в землю на глубину ниже уровня промерзания. Зимой холодный наружный воздух, проходя по грунтовому теплообменнику, нагревается от земли до плюсовой температуры, снижая нагрузку на калорифер. Летом горячий наружный воздух охлаждается землей, поступая в дом прохладным.

Типы грунтовых теплообменников:

• Канальный (трубный): длинная труба (обычно ПНД или ПВХ) длиной 20-50 метров, проложенная в траншее.
• Бесканальный (гравийный): траншея, заполненная гравием, через которую воздух фильтруется и проходит теплообмен.

Преимущества:

• Значительная экономия энергии на подогрев/охлаждение.
• Предварительная очистка и увлажнение воздуха (в гравийных теплообменниках).

Недостатки:

• Требует большого участка земли для прокладки.
• Риск накопления конденсата и микроорганизмов внутри труб (требует регулярной чистки и уклона для слива).
• Снижение эффективности со временем из-за остывания/нагрева грунта вокруг труб при интенсивной эксплуатации.

Умная вентиляция (интеграция с системой "Умный дом")

Современные вентиляционные системы все чаще интегрируются в концепцию "Умного дома". Это позволяет автоматизировать управление микроклиматом и повысить энергоэффективность.

Возможности умной вентиляции:

• Датчики качества воздуха (CO2, VOC, PM2.5): система автоматически увеличивает производительность при повышении концентрации углекислого газа или загрязняющих веществ (например, во время готовки или приема гостей).
• Датчики влажности: автоматическое управление вытяжкой в санузле и ванной для предотвращения появления плесени.
• Привязка к расписанию: снижение производительности ночью или когда никого нет дома, и усиление вентиляции к моменту возвращения жильцов.
• Интеграция с погодными станциями: автоматическое закрытие приточных клапанов при сильном ветре, дожде или высоком уровне загрязнения наружного воздуха (смог, пыльца).
• Голосовое управление и удаленный контроль: управление системой через смартфон или голосовые ассистенты (Алиса, Siri, Google Assistant).

Основные компоненты вентиляционных систем

Правильный выбор компонентов - залог долговечной и эффективной работы вентиляции. Рассмотрим основные элементы подробнее.

Воздуховоды

Воздуховоды - это магистрали, по которым перемещается воздух. Они классифицируются по материалу, форме сечения и жесткости.

Материалы воздуховодов

1. Оцинкованная сталь:
   • Преимущества: высокая прочность, долговечность, негорючесть, гладкая внутренняя поверхность (низкое аэродинамическое сопротивление).
   • Недостатки: вес, сложность монтажа (требует специального инструмента для соединения), возможность коррозии при повреждении цинкового слоя.
   • Применение: магистральные каналы, промышленные системы, котельные.
2. Нержавеющая сталь:
   • Используется для агрессивных сред, высоких температур (дымоходы, вытяжка из производственных помещений). В частных домах применяется редко из-за высокой стоимости.
3. Пластик (ПВХ, полипропилен, полиэтилен):
   • Преимущества: легкий вес, простота монтажа (соединение в раструб или фланец), коррозионная стойкость, гладкая поверхность, низкая стоимость.
   • Недостатки: горючесть (требует применения негорючих материалов в зонах повышенной пожарной опасности), возможность накопления статического электричества.
   • Применение: бытовые вентиляционные системы, вытяжка из санузлов и кухонь.
4. Гибкие воздуховоды (алюминиевая гофра, полимерные рукава):
   • Преимущества: возможность прокладки в сложных условиях, компенсация вибраций.
   • Недостатки: высокое аэродинамическое сопротивление из-за гофрированной поверхности, сложность очистки.
   • Применение: короткие участки, подключение оборудования к магистральным каналам, скрытый монтаж в стенах.

Форма сечения

• Круглые воздуховоды: обладают наименьшим аэродинамическим сопротивлением при той же площади сечения, что делает их более эффективными. Требуют больше места по высоте.
• Прямоугольные воздуховоды: удобнее для скрытого монтажа в подвесных потолках и стенах, так как занимают меньше высоты. Однако они имеют большее сопротивление и требуют более толстого металла для сохранения жесткости.

Вентиляторы

Вентиляторы - это "сердце" механической вентиляции. Они классифицируются по конструкции и месту установки.

Типы вентиляторов

1. Осевые (аксиальные):
   • Воздух движется вдоль оси вращения рабочего колеса.
   • Преимущества: высокая производительность при низком давлении, простота конструкции, низкая стоимость.
   • Недостатки: не могут преодолевать высокое аэродинамическое сопротивление сети.
   • Применение: вытяжные вентиляторы в санузлах, кухонные вытяжки, оконные вентиляторы.
2. Центробежные (радиальные):
   • Воздух засасывается в центр колеса и отбрасывается к периферии под действием центробежной силы.
   • Преимущества: способность создавать высокое давление, работа в сетях с большим сопротивлением.
   • Недостатки: большие габариты, более высокий уровень шума.
   • Применение: приточно-вытяжные установки, магистральные системы.
3. Канальные вентиляторы:
   • Устанавливаются непосредственно внутри воздуховода. Бывают осевыми и центробежными.
   • Преимущества: компактность, возможность установки в стесненных условиях.
   • Применение: небольшие приточные и вытяжные системы.
4. Крышные вентиляторы:
   • Устанавливаются на выходе вытяжного канала на крыше.
   • Применение: общеобменная вытяжка, вентиляция котельных.

Важные параметры при выборе вентилятора

• Производительность (м³/ч): объем воздуха, который вентилятор может переместить за единицу времени.
• Полное давление (Па): способность вентилятора преодолевать сопротивление сети.
• Уровень шума (дБ): критически важен для жилых помещений. Для спален рекомендуется не более 25-30 дБ(А) на выходе из решетки.
• Потребляемая мощность (Вт): влияет на эксплуатационные расходы.
• Класс защиты (IP): для влажных помещений (санузел) требуется не менее IP44.

Фильтры

Фильтрация приточного воздуха необходима для удаления пыли, пыльцы, насекомых и других загрязнений. Фильтры классифицируются по классу очистки согласно стандарту ISO 16890 (ранее EN 779).

Классы фильтрации

• G1-G4 (ISO Coarse): Фильтры грубой очистки. Задерживают крупную пыль (>10 мкм), насекомых, пух. Используются как предварительная ступень защиты оборудования.
• M5-M6 (ISO ePM10, ePM2.5): Фильтры средней очистки. Задерживают мелкую пыль, пыльцу, споры плесени. Оптимальный выбор для большинства частных домов.
• F7-F9 (ISO ePM2.5, ePM1): Фильтры тонкой очистки. Задерживают мелкодисперсную пыль, бактерии, часть вирусов. Требуются в регионах с плохой экологией или для аллергиков.
• H10-H14 (HEPA): Фильтры высокой эффективности. Задерживают до 99,995% частиц размером от 0,3 мкм. Используются в "чистых комнатах", больницах. В бытовой вентиляции применяются редко из-за высокого сопротивления и стоимости.
• ULPA: Абсолютные фильтры. Применяются в микроэлектронике и фармацевтике.

Важно: Установка фильтров тонкой очистки (F7 и выше) без предварительной ступени грубой очистки (G4) приведет к быстрому засорению дорогого фильтра. Всегда используйте каскадную фильтрацию.

Шумоглушители

Работа вентилятора и движение воздуха по воздуховодам создают шум, который может передаваться в жилые помещения. Шумоглушители устанавливаются на трассе воздуховодов для снижения уровня шума.

Конструкция шумоглушителей

• Пластинчатые: внутри прямоугольного корпуса установлены параллельные пластины, облицованные звукопоглощающим материалом (минеральная вата, стекловолокно). Воздух проходит между пластинами, а звук поглощается.
• Трубчатые: представляют собой круглую трубу, в которую вставлена перфорированная труба меньшего диаметра, заполненная звукопоглотителем.

При выборе шумоглушителя необходимо учитывать его аэродинамическое сопротивление (оно не должно быть слишком высоким) и эффективность снижения шума на разных частотах.

Воздушные клапаны и заслонки

• Обратные клапаны: предотвращают движение воздуха в обратном направлении. Критически важны для вытяжных каналов, чтобы запахи из вентшахты не попадали обратно в дом. Бывают гравитационными (открываются потоком воздуха) и с электроприводом.
• Воздушные клапаны с электроприводом: устанавливаются на приточных каналах для предотвращения поступления холодного воздуха при выключенной вентиляции. Часто имеют функцию "антиобледенение" (подогрев для предотвращения примерзания заслонки).
• Регулирующие заслонки: используются для балансировки системы, изменения сечения воздуховода и распределения воздушных потоков.

Вентиляционные решетки и диффузоры

Это видимые элементы системы, через которые воздух поступает в помещение или удаляется из него.

• Приточные решетки: направляют поток воздуха, часто имеют регулируемую направленность ламелей.
• Вытяжные решетки: имеют минимальное сопротивление для свободного удаления воздуха.
• Диффузоры (тарельчатые клапаны): позволяют плавно регулировать расход воздуха путем изменения зазора между тарелкой и корпусом.
• Анемостаты: обеспечивают равномерное распределение воздуха по всему помещению, создавая конусообразный поток.

Автоматика и системы управления

Современная автоматика позволяет полностью контролировать работу вентиляции.

Основные функции:

• Плавное регулирование скорости вентиляторов.
• Управление калорифером (поддержание заданной температуры приточного воздуха).
• Защита калорифера от замерзания (отключение вентилятора при падении температуры теплоносителя).
• Контроль загрязнения фильтров (по перепаду давления).
• Интеграция с системой "Умный дом" по протоколам Modbus, KNX, BACnet.

Расчет системы вентиляции

Правильный расчет - основа эффективной вентиляции. Ошибки на этом этапе приводят к тому, что система либо не справляется с воздухообменом, либо потребляет избыточную энергию и создает сквозняки.

Расчет кратности воздухообмена по помещениям

Первый шаг - определение необходимого расхода воздуха для каждого помещения.

Формула расчета по кратности: L = n * V где:

• L - необходимый расход воздуха (м³/ч)
• n - кратность воздухообмена (1/ч) - сколько раз в час должен полностью смениться воздух в помещении
• V - объем помещения (м³)

Формула расчета по количеству людей: L = N * L_норм где:

• N - количество людей
• L_норм - норма расхода воздуха на одного человека (м³/ч)

Для каждого помещения выбирается максимальное значение из двух расчетов.

Пример расчета для спальни:

• Площадь: 20 м², высота потолков: 3 м. Объем: 60 м³.
• Кратность для жилых комнат: 0,35 1/ч.
• Расчет по кратности: 60 * 0,35 = 21 м³/ч.
• Проживает: 2 человека. Норма: 30 м³/ч на человека.
• Расчет по людям: 2 * 30 = 60 м³/ч.
• Итоговый расход для спальни: 60 м³/ч (выбираем максимальное значение).

Расчет сечения воздуховодов

После определения расходов воздуха для каждого участка сети необходимо рассчитать сечение воздуховодов.

Формула площади сечения: S = L / (3600 * v) где:

• S - площадь сечения воздуховода (м²)
• L - расход воздуха на участке (м³/ч)
• v - рекомендуемая скорость воздуха (м/с)

Рекомендуемые скорости воздуха:

• Магистральные воздуховоды: 4-6 м/с (допускается до 8 м/с в промышленных системах).
• Распределительные воздуховоды: 3-4 м/с.
• Воздуховоды к решеткам: 1,5-2,5 м/с.
• Скорость воздуха на выходе из решетки: не более 1,5-2 м/с для жилых помещений (иначе будет ощущаться сквозняк и создаваться шум).

Пример расчета сечения:

• Расход воздуха на участке: 200 м³/ч.
• Рекомендуемая скорость: 4 м/с.
• Площадь сечения: S = 200 / (3600 * 4) = 0,0139 м².
• Для круглого воздуховода: D = √(4 * S / π) = √(4 * 0,0139 / 3,14) ≈ 0,133 м или 133 мм.
• Выбираем стандартный диаметр: 125 мм или 150 мм. При диаметре 125 мм скорость будет чуть выше расчетной, при 150 мм - чуть ниже. Обычно выбирают ближайший стандартный размер в большую сторону для снижения шума и сопротивления.

Расчет аэродинамического сопротивления

Сопротивление сети необходимо для подбора вентилятора. Вентилятор должен создавать давление, достаточное для преодоления этого сопротивления при заданном расходе воздуха.

Потери давления на трение: Рассчитываются по специальным таблицам или номограммам для каждого участка воздуховода в зависимости от его диаметра, длины и скорости воздуха. Обычно составляют 1-3 Па на метр длины.

Местные сопротивления: Каждый поворот, тройник, сужение, решетка, фильтр, шумоглушитель создает дополнительное сопротивление. Значения коэффициентов местных сопротивлений (ζ) берутся из справочников.

Потери давления на местном сопротивлении: P_м = ζ * (ρ * v²) / 2 где:

• ρ - плотность воздуха (1,2 кг/м³)
• v - скорость воздуха на участке (м/с)

Общее сопротивление сети: Сумма потерь на трение по всей длине воздуховодов и всех местных сопротивлений на пути воздуха от забора до выброса.

Важно: Расчет ведется по наиболее нагруженной магистрали (самому длинному и сложному пути от вентилятора до самой дальней решетки).

Подбор вентилятора по производительности и напору

После расчета общего сопротивления сети и суммарного расхода воздуха строится рабочая точка на графике характеристик вентилятора.

Требования к вентилятору:

• Производительность вентилятора должна быть на 10-20% выше расчетного расхода воздуха (запас на неплотности сети и загрязнение фильтров).
• Давление вентилятора при заданной производительности должно быть на 10-15% выше расчетного сопротивления сети.

Пример:

• Расчетный расход: 500 м³/ч.
• Расчетное сопротивление: 150 Па.
• Выбираем вентилятор с производительностью 600 м³/ч и давлением 170 Па при этой производительности.

Пошаговый монтаж вентиляции в частном доме

Монтаж вентиляции - это сложный процесс, требующий точного следования проекту. Рассмотрим основные этапы работ.

Этап 1: Проектирование и разметка

Важно: Монтаж должен начинаться только после утверждения детального проекта, который включает планы прокладки воздуховодов, аксонометрические схемы, спецификации оборудования и расчеты.

1. Перенос проекта на объект: с помощью лазерного уровня и рулетки на стенах, потолках и перекрытиях размечаются трассы прокладки воздуховодов, места установки оборудования, отверстий и решеток.
2. Проверка коллизий: трассы вентиляции не должны пересекаться с несущими конструкциями, электропроводкой, водопроводом и канализацией. Вентиляция обычно прокладывается выше других инженерных систем.
3. Подготовка материалов и инструмента: на объект завозятся воздуховоды, фасонные части, крепеж, оборудование. Из инструмента потребуются: перфоратор, шуруповерт, ножницы по металлу, уровень, рулетка, герметик.

Этап 2: Подготовка отверстий и ниш

1. Сверление отверстий в стенах и перекрытиях: для прохода воздуховодов через стены и перекрытия сверлятся отверстия. Категорически запрещено нарушать целостность несущих колонн и ригелей без согласования с конструктором.
2. Установка гильз: в отверстия устанавливаются металлические или пластиковые гильзы, которые защищают воздуховод от сдавливания и позволяют компенсировать температурные расширения. Зазор между гильзой и воздуховодом заполняется негорючим утеплителем (минеральная вата).
3. Подготовка ниш для оборудования: если приточно-вытяжная установка встраивается в стену или шкаф, подготавливается ниша с учетом размеров оборудования и необходимого пространства для обслуживания (замена фильтров, ремонт).

Этап 3: Монтаж магистральных воздуховодов

1. Сборка воздуховодов: воздуховоды собираются в крупные узлы на полу или на строительных лесах для удобства. Соединение элементов осуществляется с помощью фланцев, шин и уголков или ниппельным соединением (для круглых воздуховодов).
2. Герметизация соединений: все стыки воздуховодов обязательно герметизируются специальным алюминиевым скотчем или герметиком. Использование обычного канцелярского или малярного скотча недопустимо - он быстро отклеивается и нарушает герметичность.
3. Подвеска воздуховодов: воздуховоды крепятся к потолку или стенам с помощью шпилек, перфорированной ленты или хомутов. Шаг крепления для горизонтальных воздуховодов составляет 1-1,5 метра для круглых и 1,5-2 метра для прямоугольных.
4. Соблюдение уклонов: если в системе возможно образование конденсата (например, после рекуператора), воздуховоды должны иметь уклон не менее 1-2% в сторону дренажного отверстия.

Этап 4: Установка вентиляционного оборудования

1. Монтаж приточно-вытяжной установки: установка крепится к полу или потолку через виброизолирующие прокладки (резина, специальные виброопоры) для предотвращения передачи вибрации на конструкции здания.
2. Подключение воздуховодов к установке: используются гибкие вставки (вибровставки) длиной 15-30 см для развязки жестких воздуховодов и корпуса установки. Это снижает передачу шума и вибрации.
3. Подключение калорифера: если калорифер водяной, он подключается к системе отопления через узлы обвязки с запорной арматурой, воздухоотводчиком и дренажным краном. Важно: подключение должно выполняться по схеме "снизу вверх" для правильного удаления воздуха из теплообменника.
4. Установка фильтров: фильтры устанавливаются в специальные кассеты. Важно соблюдать направление потока воздуха, указанное стрелкой на корпусе фильтра.

Этап 5: Монтаж распределительной сети

1. Прокладка воздуховодов к решеткам: от магистральных каналов прокладываются ответвления к каждому помещению.
2. Установка регулирующих заслонок: на каждом ответвлении устанавливается дроссель-клапан или диафрагма для последующей балансировки системы.
3. Монтаж решеток и диффузоров: в подготовленные отверстия в стенах или потолках устанавливаются решетки. Они крепятся на саморезы или приклеиваются на жидкие гвозди. Важно: решетка должна плотно прилегать к поверхности без зазоров.

Этап 6: Тепло- и звукоизоляция

1. Теплоизоляция: воздуховоды, проходящие через неотапливаемые помещения (чердак, подвал, улица), обязательно утепляются. Это предотвращает образование конденсата на холодной поверхности воздуховода и снижает теплопотери. Используются цилиндрические утеплители из вспененного каучука или полиэтилена, либо маты из минеральной ваты с фольгированным покрытием.
2. Звукоизоляция: если воздуховоды проходят через спальни или другие тихие зоны, они дополнительно оборачиваются звукопоглощающими матами. Особое внимание уделяется изоляции участков после вентилятора и шумоглушителей.

Этап 7: Пусконаладочные работы и балансировка

После завершения монтажа система должна быть запущена и настроена.

1. Проверка герметичности: система включается на максимальную мощность. С помощью анемометра или дымовой шашки проверяются все соединения на предмет утечек.
2. Измерение расходов воздуха: с помощью анемометра измеряется скорость воздуха на каждой решетке. Расход рассчитывается по формуле: L = v * S * 3600, где S - живое сечение решетки.
3. Балансировка: если расход воздуха на какой-то решетке отклоняется от проектного более чем на 10-15%, производится регулировка дроссель-клапанов на ответвлениях. Прикрытием клапана на "избыточных" ветках воздух перенаправляется на "недостающие".
4. Настройка автоматики: проверяется работа всех датчиков, алгоритмов управления, аварийных отключений. Настраиваются уставки температуры и давления.
5. Составление акта: по результатам пусконаладки составляется акт, в который заносятся фактические расходы воздуха по всем помещениям. Этот документ необходим для сдачи объекта и последующего обслуживания.

Особенности вентиляции в разных помещениях

Каждое помещение в частном доме имеет свою специфику, которую необходимо учитывать при проектировании вентиляции.

Кухня

Кухня - это зона с наибольшим выделением тепла, влаги, запахов и жировых частиц.

Требования:

• Вытяжка над плитой: обязательна. Производительность должна составлять не менее 100-150 м³/ч для электрических плит и до 200-300 м³/ч для газовых.
• Компенсация притока: при работе мощной вытяжки она удаляет огромный объем воздуха. Если приток не обеспечен, вытяжка начинает "опрокидывать" тягу в вентиляционных каналах санузлов, занося запахи обратно в дом, или создает сильное разрежение, из-за которого дверь на кухню невозможно открыть. Решение: установка приточного клапана в кухне или автоматическое открытие оконного клапана при включении вытяжки.
• Отдельный канал: вытяжка из кухни должна иметь собственный вентиляционный канал, который не объединяется с каналами санузлов.

Ванная комната и санузел

Главная задача - удаление избыточной влаги для предотвращения появления плесени и грибка.

Требования:

• Производительность вытяжки: не менее 25 м³/ч для раздельного санузла и 50 м³/ч для совмещенного.
• Управление: вентилятор должен включаться автоматически при повышении влажности (датчик влажности) или при включении света (с задержкой выключения на 15-30 минут после выключения света, чтобы удалить влагу после принятия душа).
• Переток воздуха: под дверью в санузел обязательно должен быть зазор не менее 10-15 мм или переточная решетка, иначе вентилятор будет работать вхолостую, перегреется и быстро выйдет из строя.

Котельная

Котельная - это помещение повышенной опасности. Недостаток воздуха здесь может привести к неполному сгоранию газа и образованию смертельно опасного угарного газа (CO).

Требования:

• Приток: должен обеспечивать горение топлива и компенсацию вытяжки. Для газовых котлов с открытой камерой сгорания требуется не менее 0,5 м³/ч на 1 кВт мощности котла.
• Вытяжка: естественная или механическая, обеспечивающая трехкратный воздухообмен в час.
• Расположение отверстий: приточное отверстие должно располагаться внизу (для подачи холодного воздуха к горелке), вытяжное - вверху (для удаления продуктов сгорания и теплого воздуха).
• Дверь: должна иметь переточную решетку или зазор внизу.
• Автоматика: газовые котлы должны быть оснащены датчиками наличия тяги и содержания CO, которые автоматически отключают котел при аварийных ситуациях.

Подвал и цокольный этаж

Подвалы подвержены риску накопления радона (радиоактивный газ, выделяющийся из грунта), повышенной влажности и затхлого запаха.

Требования:

• Приточно-вытяжная вентиляция: обязательна, даже если подвал не используется для проживания. Кратность воздухообмена - не менее 0,5 объема в час.
• Защита от радона: если в регионе высокий уровень радона, требуется установка принудительной вытяжки с созданием разрежения в грунте под фундаментом (система дегазации).
• Гидроизоляция: вентиляция не заменит качественной гидроизоляции стен и пола подвала.

Чердак и мансарда

Правильная вентиляция кровельного пирога критически важна для долговечности крыши.

Требования:

• Вентилируемый зазор: между утеплителем и кровельным покрытием должен быть зазор не менее 50 мм для движения воздуха.
• Приток: осуществляется через софиты (перфорированные панели под карнизом) или специальные решетки в карнизе.
• Вытяжка: через коньковые аэраторы или вентиляционные выходы на скатах крыши.
• Мансарда: если чердак используется как жилое помещение (мансарда), в нем должна быть полноценная общеобменная вентиляция, как и в других жилых комнатах.

Спальни и детские комнаты

В этих помещениях люди проводят большую часть времени, поэтому качество воздуха критически важно.

Требования:

• Приток: обязателен. Норма - не менее 30 м³/ч на человека, но для комфортного сна рекомендуется не менее 60 м³/ч на человека (для снижения концентрации CO2 ниже 800 ppm).
• Шум: уровень шума от системы вентиляции в спальне не должен превышать 25 дБ(А) ночью. Это требует использования шумоглушителей, снижения скорости воздуха в воздуховодах и установки тихих вентиляторов.
• Отсутствие сквозняков: приточные решетки не должны располагаться непосредственно над кроватью.

Типичные ошибки при монтаже и эксплуатации

Избежание распространенных ошибок сэкономит время, деньги и нервы.

Объединение вентиляции с дымоходом

Категорически запрещено объединять вентиляционные каналы с дымоходами от котлов или каминов. Это может привести к попаданию продуктов горения в жилые помещения. Каждый дымоход и каждый вентканал должны быть независимыми.

Недостаточный приток воздуха

Самая частая ошибка. Установка мощных вытяжек (кухонных, сантехнических) без организации соответствующего притока. Это приводит к эффекту "хлопающих дверей", опрокидыванию тяги в других каналах и невозможности открыть входную дверь. Решение: всегда обеспечивайте приток в объеме, равном или превышающем вытяжку.

Отсутствие обратных клапанов

Если в доме несколько вытяжных каналов объединяются в один общий, на каждом ответвлении обязательно должен стоять обратный клапан. Иначе воздух из кухни будет задуваться в санузел и наоборот.

Неправильный уклон или провисание воздуховодов

Горизонтальные воздуховоды, в которых возможно образование конденсата (после рекуператора, на улице), должны иметь уклон в сторону дренажа. Провисание гибких воздуховодов увеличивает сопротивление и создает карманы для сбора конденсата и пыли.

Игнорирование шумоизоляции

Установка вентилятора без виброопор, использование тонких воздуховодов без звукоизоляции в жилых зонах, отсутствие шумоглушителей. Результат - постоянный гул и вибрация, которые невозможно устранить без переделки системы.

Неправильное расположение приточных и вытяжных отверстий

Приток и вытяжка в одном помещении должны располагаться в разных углах и на разной высоте (приток обычно внизу или в середине стены, вытяжка - под потолком), чтобы обеспечить полное вытеснение отработанного воздуха и избежать "короткого замыкания" потока, когда свежий воздух сразу уходит в вытяжку, не успев распределиться по комнате.

Обслуживание и сервисное обслуживание

Вентиляционная система требует регулярного обслуживания для поддержания эффективности и гигиены.

График чистки воздуховодов

• Гибкие воздуховоды и решетки: чистка и протирка раз в 3-6 месяцев.
• Металлические воздуховоды: профессиональная чистка с видеодиагностикой раз в 3-5 лет.
• При появлении видимой пыли, плесени или неприятных запахов: внеплановая чистка.

Замена фильтров

• Фильтры грубой очистки (G4): замена раз в 1-3 месяца в зависимости от запыленности.
• Фильтры средней и тонкой очистки (M5-F9): замена раз в 6-12 месяцев.
• Контроль: многие современные установки имеют датчик перепада давления на фильтре, который сигнализирует о необходимости замены. Не допускается эксплуатация системы с загрязненными фильтрами - это резко снижает производительность, увеличивает расход энергии и может привести к поломке вентилятора.

Проверка тяги и работы автоматики

• Естественная вентиляция: проверка тяги с помощью листа бумаги или анемометра раз в полгода (летом и зимой).
• Механическая вентиляция: проверка работы вентиляторов, автоматики, датчиков раз в год специализированной организацией.
• Калорифер: проверка на предмет утечек теплоносителя, чистка пластин от пыли раз в год.

Сезонное обслуживание

• Осень: подготовка к зимнему режиму. Проверка работы калорифера, защиты от замерзания, замена фильтров.
• Весна: перевод на летний режим. Отключение калорифера, проверка работы байпаса рекуператора, чистка наружных воздухозаборных решеток от тополиного пуха и пыли.

Сравнение стоимости: своими руками или с подрядчиком

Монтаж вентиляции - это инвестиция, которая окупается комфортом и здоровьем.

Монтаж своими руками

Преимущества:

• Экономия на работе (стоимость монтажа составляет 30-50% от стоимости оборудования).
• Возможность делать работу в удобном темпе.

Недостатки:

• Требует глубоких знаний в области аэродинамики, теплотехники и строительства.
• Ошибки в проекте или монтаже могут привести к неработоспособности системы, которую сложно и дорого исправить.
• Отсутствие гарантии на работы.
• Необходимость покупки или аренды профессионального инструмента.

Для каких систем подходит: простые системы естественной вентиляции, установка бытовых вытяжных вентиляторов в санузлах, монтаж простых приточных клапанов.

Привлечение профессионального подрядчика

Преимущества:

• Профессиональное проектирование с учетом всех норм и особенностей дома.
• Качественный монтаж с соблюдением технологий.
• Пусконаладка и балансировка системы.
• Гарантия на оборудование и работы (обычно 1-3 года).
• Сервисное обслуживание.

Недостатки:

• Высокая стоимость. Комплексная система вентиляции для дома 150-200 м² может стоить от 300 000 до 1 000 000 рублей и более, включая оборудование и монтаж.

Для каких систем обязателен: приточно-вытяжные системы с рекуперацией, системы с увлажнением и охлаждением, интеграция с "Умным домом", вентиляция бассейнов и котельных.

Совет: Если вы решили привлечь подрядчика, запросите проекты и сметы минимум у трех компаний. Обратите внимание не только на цену, но и на состав оборудования, детализацию проекта и отзывы о компании. Самая низкая цена часто означает использование дешевого оборудования и упрощение проекта в ущерб качеству.

Будущее вентиляции: тренды и инновации

Индустрия вентиляции постоянно развивается, предлагая новые решения для повышения комфорта и энергоэффективности.

Децентрализованные приточно-вытяжные установки с рекуперацией

Вместо одной центральной установки с разветвленной сетью воздуховодов все популярнее становятся компактные устройства, которые устанавливаются в стену каждого помещения. Они работают в паре: одно устройство подает воздух, другое удаляет, синхронизируясь по радиоканалу. Рекуперация тепла происходит внутри стены. Это решение идеально для реконструкции домов, где нет возможности проложить воздуховоды.

Энергоэффективные вентиляторы с EC-двигателями

Электронно-коммутируемые (EC) двигатели потребляют на 30-50% меньше энергии по сравнению с традиционными AC-двигателями, работают тише и позволяют плавно регулировать скорость. Они становятся стандартом для современного вентиляционного оборудования.

Системы с увлажнением и осушением

Вентиляция все чаще объединяется с системами контроля влажности. В сухом климате или зимой при работе отопления приточный воздух увлажняется. Во влажном климате или в помещениях с бассейном - осушается. Это требует интеграции вентиляции с климатической системой дома.

Бионические и природоподобные системы

Исследуются системы, имитирующие природные процессы дыхания. Например, использование пористых материалов для пассивного регулирования влажности и температуры, фотокаталитические фильтры для разложения вредных веществ под действием света.

Полная интеграция в экосистему дома

Вентиляция перестает быть изолированной системой. Она обменивается данными с отоплением, кондиционированием, освещением и безопасностью. Например, при срабатывании датчика дыма вентиляция автоматически переходит в режим дымоудаления. При открытии окон система снижает производительность для экономии энергии.

Заключение

Вентиляция в частном доме - это не просто техническая необходимость, а фундамент здорового и комфортного микроклимата. Правильно спроектированная и смонтированная система обеспечивает жильцов свежим воздухом, защищает конструкции дома от разрушения и позволяет экономить энергию.

Выбор типа системы зависит от множества факторов: бюджета, климата, конструкции дома и личных предпочтений. Естественная вентиляция подойдет для небольших дачных домов с сезонным проживанием. Комбинированные системы с приточными клапанами и механической вытяжкой - оптимальный выбор для большинства домов средней ценовой категории. Приточно-вытяжные установки с рекуперацией тепла - это стандарт для современных энергоэффективных домов, где комфорт и экономия энергии стоят на первом месте.

Главные правила успешной вентиляции:

1. Проектирование до начала строительства. Заложить отверстия и ниши в процессе стройки намного проще и дешевле, чем долбить готовые стены.
2. Баланс притока и вытяжки. Никогда не забывайте о компенсации удаляемого воздуха.
3. Качественное оборудование и монтаж. Экономия на фильтрах, шумоизоляции или герметизации стыков обернется проблемами в будущем.
4. Регулярное обслуживание. Чистые фильтры и воздуховоды - залог эффективной работы системы.

Помните, что вентиляция - это система, которая работает 24 часа в сутки, 365 дней в году. Она невидима, но ее влияние на вашу жизнь огромно. Уделите ей должное внимание, и ваш дом станет по-настоящему здоровым и уютным местом для жизни.
