Электрика в частном доме: схемы разводки, материалы, ошибки

Введение и нормативная база электропроводки

Электроснабжение частного дома - это не просто набор проводов и розеток, а сложная инженерная система, от которой напрямую зависят безопасность, комфорт и долговечность вашего жилища. Неправильно выполненная разводка электрики может привести не только к постоянным сбоям в работе бытовой техники, но и к возникновению пожаров или поражению людей электрическим током. Именно поэтому подход к проектированию и монтажу должен быть максимально серьезным, обоснованным и соответствующим строгим нормативным требованиям.

Любые работы по электрике в России регламентируются несколькими ключевыми документами, незнание которых недопустимо:

• ПУЭ (Правила устройства электроустановок), 7-е издание. Это библия для любого электрика. Здесь прописаны все базовые требования к выбору сечений проводов, методам прокладки, заземлению и защите.
• СП 256.1325800.2016 "Электроустановки жилых и общественных зданий". Этот свод правил детализирует требования ПУЭ именно для жилых помещений, указывая нормы освещенности, количество розеток и специфические требования к влажным помещениям.
• ГОСТ 31565-2012. Регламентирует требования к кабельным изделиям с точки зрения пожарной безопасности. Именно этот документ диктует необходимость использования кабелей с индексом нг-LS (не распространяющие горение, с низким дымо- и газовыделением).

Игнорирование этих норм - это не просто формальность, это прямой путь к созданию потенциально опасного объекта. В данной статье мы максимально подробно разберем каждый этап: от расчета нагрузок до финальной проверки, чтобы вы могли избежать фатальных просчетов.

Основы проектирования электропроводки в доме

Проектирование - это фундамент всей системы. Начинать штробить стены без утвержденного плана - это грубейшая ошибка, которая гарантированно приведет к переделкам и перерасходу бюджета.

Расчет мощности и нагрузок

Первый шаг - это определение суммарной расчетной мощности всех электроприборов, которые будут одновременно работать в доме. Ошибка на этом этапе приведет либо к постоянному выбиванию автоматов, либо к перегреву и оплавлению изоляции кабелей.

Для расчета используется формула: P = U × I × cos(φ), где P - мощность (Вт), U - напряжение (220В или 380В), I - сила тока (А), cos(φ) - коэффициент мощности (для бытовой техники обычно принимается равным 0.9-1).

Однако суммировать паспортные мощности всех приборов нельзя. Необходимо применять коэффициент спроса (Кс), который учитывает, что все приборы никогда не работают одновременно на максимальной мощности. Для частного дома с общей нагрузкой до 14 кВт коэффициент спроса обычно принимается равным 0.7-0.8.

Примерные значения потребляемой мощности бытовой техники для справки:

• Электрический чайник: 1.5 - 2.0 кВт
• Стиральная машина: 2.0 - 2.5 кВт
• Посудомоечная машина: 1.5 - 2.0 кВт
• Электрическая духовка: 2.5 - 3.5 кВт
• Индукционная варочная панель: 7.0 - 9.0 кВт (требует трехфазного подключения или выделенной линии)
• Кондиционер: 1.0 - 2.5 кВт
• Освещение: 0.1 - 0.2 кВт на комнату

Важно: Для мощных потребителей (варочная панель, духовой шкаф, проточный водонагреватель, электрокотел) необходимо прокладывать отдельные выделенные кабельные линии непосредственно от электрощита, без использования распределительных коробок.

Выбор системы заземления

Безопасность человека при касании корпуса неисправного прибора обеспечивает правильное заземление. В частных домах применяются две основные системы:

1. TN-C-S. Наиболее распространенная и рекомендуемая система. На входе в дом совмещенный нулевой рабочий (N) и нулевой защитный (PE) проводник (PEN) разделяется. Далее по дому идут отдельные провода N и PE. Требует наличия качественного заземляющего устройства у столба или на вводе в дом.
2. TT. Применяется, когда невозможно обеспечить надежное заземление по системе TN-C-S (например, старые воздушные линии с алюминиевыми проводами без повторного заземления). В этой системе нейтраль источника глухо заземлена, а открытые проводящие части электроустановки присоединены к независимому заземлителю. Обязательное требование для системы TT - установка УЗО (устройства защитного отключения) или дифференциального автомата на все группы линий, так как автоматический выключатель может не сработать при пробое на корпус из-за высокого сопротивления контура заземления.

Система TN-C (где ноль и земля объединены в один провод по всей сети) категорически запрещена для нового строительства и реконструкции, так как при обрыве нулевого провода на корпусах приборов появляется опасное напряжение 220В.

Составление принципиальной и монтажной схем

На основе расчетов создаются два типа чертежей:

• Принципиальная (однолинейная) схема. Показывает состав оборудования электрощита, номиналы автоматов, сечения кабелей и типы УЗО. Это основной документ для сборки щита и закупки материалов.
• Монтажная схема (план расположения). Наносится на план дома и показывает точное местоположение розеток, выключателей, распределительных коробок и трассы прокладки кабелей.

Золотое правило прокладки: все линии должны идти строго вертикально или горизонтально под прямым углом. Прокладка кабеля по диагонали или под наклоном недопустима, так как в будущем вы не сможете предсказать, где именно проходит провод, и при сверлении стены или забивании гвоздя рискуете его повредить.

Необходимые материалы и инструменты

Экономия на материалах - это ложная экономия. Дешевый кабель или автомат неизвестного производителя может стать причиной пожара.

Кабели и провода: ВВГнг-LS, NYM и другие

Для стационарной скрытой и открытой проводки в жилых помещениях допускается использование только медных кабелей. Алюминиевые кабели запрещены для внутренней разводки из-за их ломкости и способности окисляться в местах контакта, что приводит к нагреву и пожару.

• ВВГнг-LS. Это абсолютный стандарт и лучший выбор для дома. Расшифровка: В - виниловая изоляция, В - виниловая оболочка, Г - голый (без брони), нг - не распространяет горение, LS - Low Smoke (низкое дымо- и газовыделение). Сечения: 1.5 мм² для освещения, 2.5 мм² для розеточных групп, 4 мм² или 6 мм² для мощных потребителей.
• NYM. Европейский аналог, имеет три слоя изоляции и мелонаполненный слой, который препятствует горению. Хороший кабель, но он жестче ВВГнг-LS и дороже. Мелонаполненный слой может впитывать влагу, поэтому требует защиты при прокладке в сырых местах.
• ПВС и ШВВП. Эти провода предназначены исключительно для подключения бытовых приборов и удлинителей. Их многопроволочная жила требует обязательного обжима наконечниками перед подключением к автоматам или розеткам. Использование их для стационарной скрытой проводки грубо нарушает ПУЭ и является пожароопасным.

Автоматические выключатели и УЗО

Защитная аппаратура должна быть от проверенных брендов (ABB, Schneider Electric, Legrand, Hager, или качественные российские аналоги типа КЭАЗ, IEK серии "Армат").

• Автоматические выключатели. Защищают кабель от перегрузки и короткого замыкания, а не технику! Характеристика отключения C (срабатывание при 5-10 кратном превышении номинального тока) является стандартом для бытовых розеток и освещения. Характеристика B более чувствительна и может применяться для длинных линий освещения, чтобы обеспечить быстрое отключение при КЗ.
• УЗО (Устройство защитного отключения). Защищает человека от поражения током при утечке. Номинальный дифференциальный ток утечки: 10 мА для влажных помещений (ванная, сауна), 30 мА для обычных розеточных групп, 100 мА или 300 мА (противопожарное УЗО) на вводе в дом.
• Дифференциальный автомат (Дифавтомат). Объединяет в одном корпусе автомат и УЗО. Экономит место в щите, но обычно стоит дороже связки "автомат + УЗО".

Распределительные коробки, розетки и выключатели

• Распределительные коробки. Должны быть доступны для обслуживания. Использование коробок без возможности вскрытия (залитых штукатуркой) недопустимо. Материал - негорючий пластик или металл (для деревянных домов).
• Розетки и выключатели. Для ванных комнат и улиц обязательна степень защиты не ниже IP44 (защита от брызг). Механизмы должны быть качественными, с латунными или фосфоробронзовыми контактами, а не из тонкого железа.

Гофра, кабель-каналы и штробы

• Гофрированная труба (гофра). Используется для защиты кабеля при прокладке в стяжке пола или за подвесными потолками. Для стяжки лучше использовать ПНД (полиэтилен низкого давления) гофру черного цвета, она более эластична и не лопается при заливке бетоном. Для стен подойдет ПВХ (белая или серая).
• Металлорукав. Обязателен для прокладки кабеля в пустотах за натяжными потолками или в деревянных конструкциях, так как обеспечивает локализацию горения.

Пошаговая инструкция по монтажу электропроводки

Монтаж делится на несколько строгих этапов. Нарушение последовательности ведет к переделкам.

Этап 1: Разметка и штробление стен

1. Перенесите план расположения точек на стены с помощью лазерного уровня и маркера.
2. Высота установки: розетки - 30 см от чистого пола, выключатели - 90 см от пола и 15-20 см от дверного проема (евростандарт). Розетки на кухне над столешницей - 105-110 см.
3. Штробление выполняется штроборезом с подключенным строительным пылесосом. Глубина штробы должна позволять утопить кабель или подрозетник с учетом слоя штукатурки (обычно 2-3 см).
4. Запрещено штробить несущие стены горизонтально. Горизонтальные штробы ослабляют конструкцию здания. Допускается только вертикальное штробление от распределительной коробки или щита вниз к точке.

Этап 2: Прокладка кабеля и установка подрозетников

1. В штробах кабель фиксируется с помощью дюбель-хомутов или алебастра с шагом 30-40 см. Кабель должен лежать свободно, без натяжения.
2. В распределительных коробках и подрозетниках обязательно оставляется запас кабеля 15-20 см для удобства монтажа и возможного ремонта в будущем.
3. Подрозетники в бетонных и кирпичных стенах крепятся на гипсовую штукатурку (алебастр). Край подрозетника должен быть утоплен на 2-3 мм относительно плоскости стены, чтобы после шпаклевки рамка выключателя прилегала плотно, без зазоров.
4. Перед замуровыванием обязательно сфотографируйте все трассы с привязкой к размерам. Это спасет вас при будущем сверлении стен.

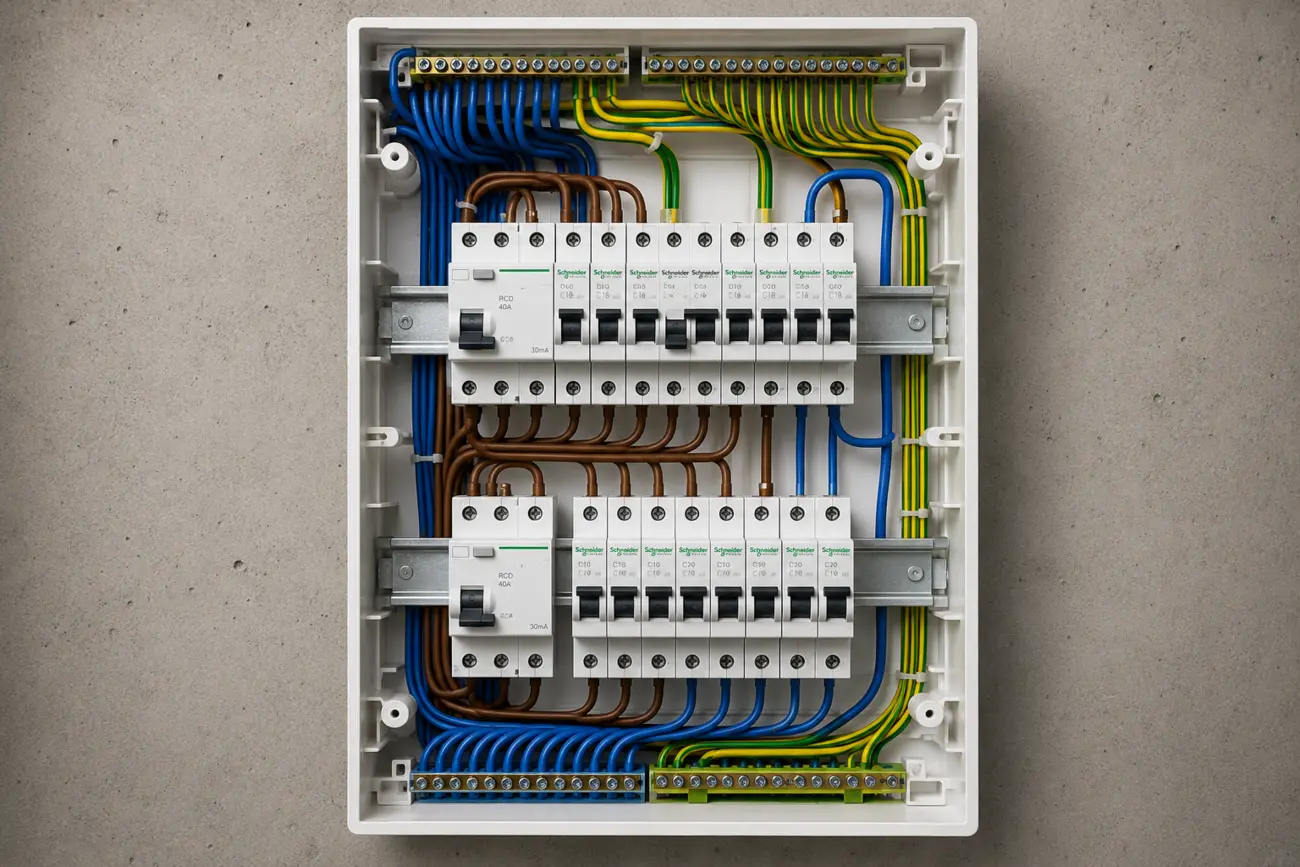

Этап 3: Сборка электрощита

Это "мозг" вашей электрики. Сборка требует максимальной аккуратности.

1. Установите DIN-рейки и шины (нулевую N и заземляющую PE). Для удобства и надежности используйте кросс-модуль (шинку) для распределения фаз и нулей.
2. Разместите аппаратуру согласно однолинейной схеме: Вводной автомат - Счетчик (если ставится в доме) - Противопожарное УЗО - Групповые автоматы и УЗО.
3. Зачистка изоляции должна выполняться специальным инструментом (стриппером), чтобы не повредить жилы кабеля. Надрезы на медной жиле - это место будущего перелома и нагрева.
4. Затяжка контактов в автоматах и клеммах должна выполняться с рекомендуемым моментом затяжки (обычно 2-3.5 Нм). Недотянутый контакт искрит и горит, перетянутый - деформирует шину и тоже ведет к нагреву. Используйте динамометрическую отвертку.

Этап 4: Подключение розеток, выключателей и светильников

1. В распределительных коробках коммутация должна быть надежной. Скрутка проводов запрещена!
2. Разрешенные методы соединения:
   • Клеммники WAGO (с пастой для алюминия или без для меди). Быстро, надежно, удобно для обслуживания.
   • Опрессовка гильзами ГСИ с последующей изоляцией термоусадочной трубкой. Это самый надежный и профессиональный метод, приближенный к заводскому соединению.
   • Сварка или пайка. Надежно, но трудоемко и неудобно при ремонте.
3. При подключении розеток следите за цветовой маркировкой: Коричневый/Белый/Черный - Фаза (L), Синий - Ноль (N), Желто-зеленый - Земля (PE). Перепутать ноль и землю - грубейшая и опасная ошибка.

Этап 5: Проверка и пусконаладочные работы

До заделки штроб и чистовой отделки необходимо провести испытания:

1. Прозвонка цепей. Убедитесь, что нет коротких замыканий между фазой, нулем и землей с помощью мультиметра.
2. Замер сопротивления изоляции. Выполняется мегаомметром (сопротивление должно быть не менее 0.5 МОм). Это выявляет скрытые повреждения изоляции при прокладке.
3. Проверка срабатывания УЗО. Нажатием кнопки "Тест" на каждом устройстве.
4. Составление исполнительной схемы (фотографии и чертежи фактического расположения трасс).

Типичные ошибки новичков и как их избежать

Анализ чужих ошибок - самый дешевый способ научиться. Рассмотрим самые частые и опасные просчеты.

Ошибка 1: Скрутка медных и алюминиевых проводов

Суть проблемы: При прямом контакте меди и алюминия возникает гальваническая пара. В присутствии влаги начинается электрохимическая коррозия, контакт ослабевает, начинает искрить и сильно греться, что приводит к оплавлению изоляции и пожару. Решение: Никогда не скручивайте эти металлы. Используйте переходные клеммы WAGO с контактной пастой, болтовые соединения с гроверной шайбой или специальные медно-алюминиевые гильзы ГАМ.

Ошибка 2: Недостаточное сечение кабеля

Суть проблемы: Желание сэкономить приводит к использованию кабеля 1.5 мм² для розеток. При подключении обогревателя или чайника кабель начинает работать на пределе, нагревается, изоляция размягчается и теряет диэлектрические свойства. Решение: Строго соблюдайте правило: освещение - 1.5 мм² (автомат 10А), розетки - 2.5 мм² (автомат 16А), мощные плиты и духовки - 4 мм² или 6 мм² (автомат 25А или 32А). Никогда не завышайте номинал автомата "чтобы не выбивало" на тонком кабеле!

Ошибка 3: Отсутствие УЗО или дифавтоматов

Суть проблемы: Новички думают, что автоматического выключателя достаточно. Но автомат сработает только при коротком замыкании или значительной перегрузке. Если человек схватится за фазный провод, тока утечки через его тело (30-50 мА) недостаточно для срабатывания автомата на 16А, но смертельно достаточно для остановки сердца. Решение: Установка УЗО с током утечки 30 мА на все розеточные группы и 10 мА для ванной комнаты - это не роскошь, а обязательное требование безопасности.

Ошибка 4: Неправильная коммутация в распредкоробках

Суть проблемы: Разрыв фазного провода должен идти через выключатель. Новички иногда разрывают нулевой провод, оставляя фазу постоянно приходящей на патрон светильника. При замене лампочки человек получает удар током, даже при выключенном выключателе. Решение: Всегда проверяйте индикаторной отверткой, что именно разрывает выключатель. На светильник должна приходить фаза только при включенном состоянии.

Ошибка 5: Экономия на материалах и инструментах

Суть проблемы: Покупка кабеля, изготовленного по ТУ (техническим условиям), а не по ГОСТ. Кабель по ТУ часто имеет заниженное сечение жил (например, вместо заявленных 2.5 мм² там реально 1.8 мм²) и тонкую изоляцию. Также использование дешевых китайских автоматов, которые не отключаются при перегрузке. Решение: Покупайте материалы только в специализированных магазинах, требуйте сертификаты соответствия. Используйте штангенциркуль для проверки диаметра жилы при покупке.

Особенности электропроводки в деревянном доме

Деревянный дом - это объект повышенной пожарной опасности. Требования к электрике здесь на порядок строже, чем в каменном доме.

Требования пожарной безопасности

Согласно СП 31-110-2003 и ПУЭ, скрытая электропроводка в деревянных стенах, перекрытиях и под обшивкой должна выполняться исключительно в стальных трубах (или медных), обладающих способностью локализации горения. Использование пластиковой гофры или металлорукава в деревянных стенах недопустимо, так как при возникновении дуги внутри кабеля металлорукав прогорает за доли секунды, и огонь мгновенно переходит на древесину. Стальная же труба выдерживает воздействие дуги и не дает огню вырваться наружу.

Толщина стенки стальной трубы нормируется в зависимости от сечения кабеля (обычно не менее 2.5-3.2 мм). Все проходы через стены должны быть гильзованы металлическими трубами и заделаны негорючим материалом (например, цементным раствором).

Открытая и скрытая проводка в срубе

Если прокладка в стальных трубах кажется слишком дорогой и сложной, рассмотрите вариант открытой проводки.

• Ретро-проводка. Скрученный декоративный кабель на керамических изоляторах. Это не только стильное дизайнерское решение, полностью соответствующее эстетике сруба, но и безопасный вариант, так как кабель не контактирует с деревом и находится на виду для контроля.
• Кабель-каналы. Бюджетный вариант, но требует идеально ровных стен, что в срубе достигается редко из-за усадки дерева.

Важно: в деревянных домах все распределительные коробки и подрозетники также должны быть выполнены из негорючих материалов, а места прохода кабеля через деревянные конструкции должны быть защищены металлическими гильзами.

Современные тенденции и умный дом

Современная электрика должна быть готова к технологиям будущего. Даже если вы не планируете устанавливать систему "Умный дом" прямо сейчас, заложите возможность для этого на этапе монтажа.

Интеграция систем умного дома

Главное правило для умного дома: в каждую подрозеточную коробку под выключатель должен быть заведен нулевой провод (N). Большинство умных реле (Zigbee, Wi-Fi, Z-Wave) требуют питания 220В для работы своей электроники. Если у вас подведен только фазный провод и провод на светильник (классическая схема), вам придется использовать дорогие "беснулевые" реле, которые часто работают нестабильно с некоторыми типами ламп (мерцание, невозможность работы с LED-лампами малой мощности).

Также предусмотрите место в электрощите для установки контроллера умного дома, реле управления нагрузкой и модулей связи.

Резервное питание и стабилизаторы напряжения

Качество электроснабжения в частных секторах часто оставляет желать лучшего. Скачки напряжения могут сжечь дорогую электронику.

1. Реле контроля напряжения (РКН). Обязательно установите его после вводного автомата. Оно отключит весь дом при повышении напряжения выше 250В или падении ниже 170В, защитив технику.
2. Стабилизаторы напряжения. Если скачки носят постоянный характер, установите электронный или инверторный стабилизатор на весь дом или на чувствительные группы (котел, компьютеры).
3. Системы резервного питания (ИБП/Инверторы). Для обеспечения работы газового котла, насосов водоснабжения и освещения при отключении света. Инверторные системы с литиевыми аккумуляторами способны обеспечить дом энергией на срок от нескольких часов до нескольких суток.

Заключение и чек-лист для самопроверки

Разводка электрики в доме - это ответственная задача, не терпящая компромиссов в вопросах безопасности. Правильный расчет, качественные материалы, строгое соблюдение технологий монтажа и норм ПУЭ - это гарантия того, что ваш дом будет безопасным и комфортным на десятилетия вперед. Не стесняйтесь привлекать профессиональных электриков для консультации или приемки работ, если вы выполняете монтаж самостоятельно.

Чек-лист для самопроверки перед закрытием стен:

1. Все кабели проложены строго вертикально и горизонтально, есть фотофиксация трасс.
2. Используется только медный кабель ВВГнг-LS или NYM.
3. Сечение кабеля соответствует нагрузке: 1.5 мм² (свет), 2.5 мм² (розетки).
4. В подрозетниках и распредкоробках оставлен запас кабеля 15-20 см.
5. Соединение проводов выполнено опрессовкой гильзами или клеммами WAGO (скруток нет).
6. Цветовая маркировка соблюдена: желто-зеленый - это строго земля.
7. Электрощит собран аккуратно, все контакты протянуты с правильным моментом.
8. На розеточные группы и влажные помещения установлены УЗО (30 мА и 10 мА).
9. Под выключатели заведен нулевой провод (для будущего умного дома).
10. Проведена прозвонка цепей и проверка срабатывания УЗО кнопкой "Тест".

Следуя этому руководству, вы сможете избежать фатальных ошибок и создать надежную, безопасную и современную систему электроснабжения вашего дома. Помните: электрика не прощает халатности, но щедро вознаграждает за грамотный подход.
